MAX5514 - 双路、超低功耗、8位、电压输出DAC

MAX5514是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX5514是双路、超低功耗、8位、电压输出DAC，本站介绍了MAX5514的封装应用图解、特点和优点、功能等，并给出了与MAX5514相关的Maxim元器件型号供参考。

MAX5514 - 双路、超低功耗、8位、电压输出DAC - 数据转换器和采样-保持电路 - 业内首款工作电压可低至1.8V的低功耗DAC - 美信半导体

产品概述

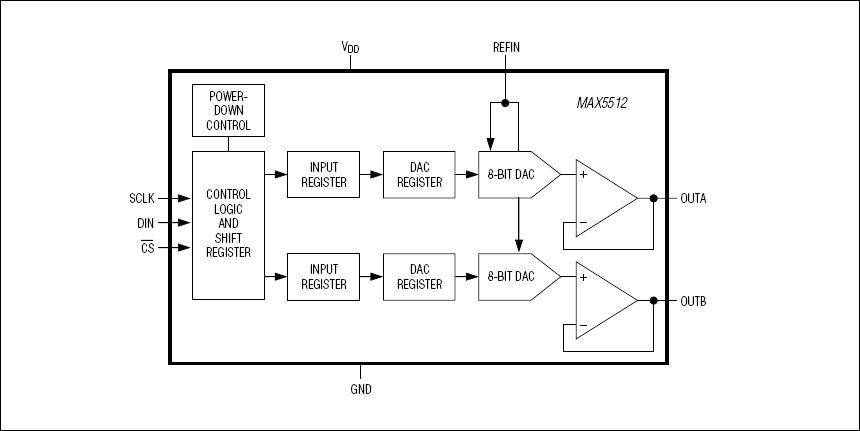

MAX5512-MAX5515为双路、8位、超低功耗、电压输出的数模转换器(DAC)，提供满摆幅缓冲电压输出。该类DAC工作在1.8V至5.5V电源下，电流消耗5µA以下，尤其适合于低功耗和低电压应用。关断模式将包括基准输入电流在内的总电流减少到仅0.18µA。MAX5512-MAX5515采用兼容于SPI™、QSPI™及MICROWIRE™的3线串行接口。在上电时，MAX5512-MAX5515输出被驱动至零，为驱动阀门或其它要求上电时必须关断的变频器等应用提供额外的安全性。零输出使上电期间无脉冲尖峰出现。

MAX5512接受外部基准输入，提供单位增益输出。MAX5513内置精密基准，并提供一路缓冲基准输出，且提供单位增益DAC输出。MAX5514接受外部基准输入，提供激励检测输出。MAX5515内置精密基准，提供一路缓冲基准输出，且提供激励检测DAC输出。MAX5514/MAX5515采用4mm x 4mm x 0.8mm、12引脚、薄型QFN封装。MAX5512/MAX5513采用8引脚µMAX®封装。所有器件保证工作在-40°C至+85°C的扩展级温度范围内。对于10位兼容器件，请参考MAX5522-MAX5525数据资料。对于12位兼容器件，请参考MAX5532-MAX5535数据资料。

关键特性

以下关键特性由Maxim美信半导体提供：

5µA超低电源电流

关断模式将电源电流降低至0.18µA (最大值)

+1.8V至+5.5V单电源

细小的4mm x 4mm x 0.8mm薄型QFN封装

内置基准输出8mA的电流能力(MAX5513/MAX5515)

灵活的激励检测结构满摆幅输出

16MHz快速、兼容于3线SPI/QSPI/MICROWIRE的串行接口

带滞回的TTL及CMOS兼容数字输入

上电期间无尖峰脉冲

可提供评估板

热门应用

在工厂或现场自动调理和校准

化学传感器单元偏置，用于气体监测器

工业设备

工业过程控制及远端管理设备

仪表

便携式电池供电设备

可编程LCD偏置

可编程电压及电流源

远端数据转换器与监视
