MAX5801 - 小尺寸、双通道、8/10/12位缓冲输出DAC，内置基准和I²C接口

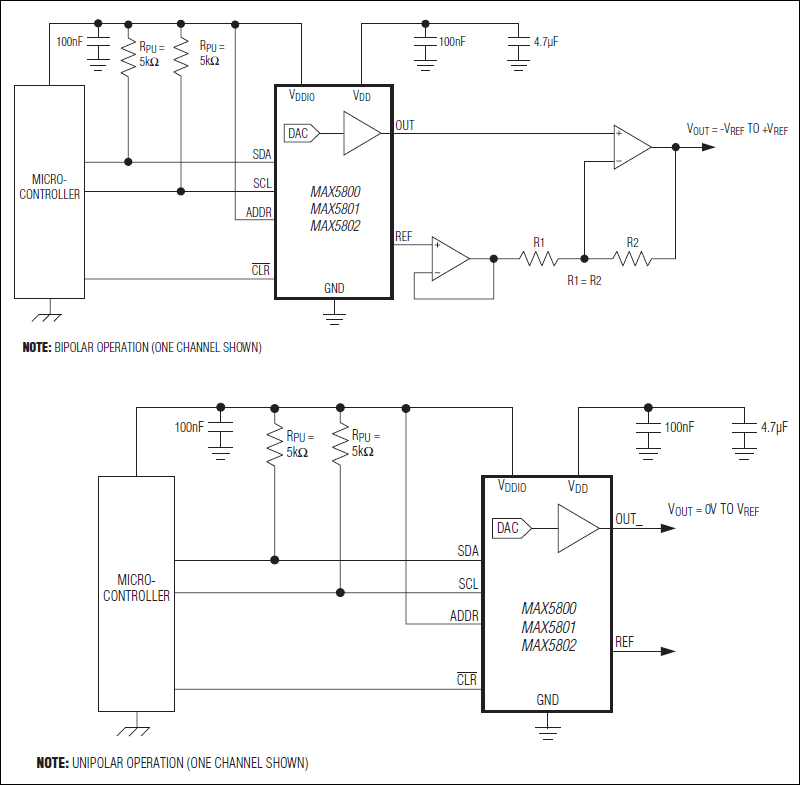

MAX5801是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX5801是小尺寸、双通道、8/10/12位缓冲输出DAC，内置基准和I²C接口，本站介绍了MAX5801的封装应用图解、特点和优点、功能等，并给出了与MAX5801相关的Maxim元器件型号供参考。

MAX5801 - 小尺寸、双通道、8/10/12位缓冲输出DAC，内置基准和I²C接口 - 数据转换器和采样-保持电路 - 功能丰富的双通道DAC系列产品，内置电压基准和I²C接口 - 美信半导体

产品概述

MAX5800/MAX5801/MAX5802双通道、低功耗、8/10/12位电压输出数/模转换器(DAC)带有输出缓冲器和2.048V、2.500V或4.096V可选择基准。MAX5800/MAX5801/MAX5802采用2.7V至5.5V宽电压范围供电，具有极低功耗(1.5mW)，适用于大多数低压应用。外部精密基准输入用于支持满幅工作，对外部基准具有100kΩ (典型值)的等效负载阻抗。

MAX5800/MAX5801/MAX5802采用I²C兼容、2线接口，可在高达400kHz时钟速率下工作。DAC输出带有缓冲，提供每通道小于250µA的低电源电流以及±0.5mV (典型值)的低失调误差。上电时，MAX5800/MAX5801/MAX5802将DAC输出复位至零，为系统提供附加保护，尤其适合电磁阀或其它需要在上电时置于关闭状态的传感器。内部基准在初始上电时处于关断状态，允许采用外部基准。MAX5800/MAX5801/MAX5802采用软件LOAD命令控制同时更新输出。

清零逻辑输入(/CLR)允许异步清除CODE和DAC寄存器的内容，并将DAC输出置零。MAX5800/MAX5801/MAX5802采用小型10引脚µMAX®封装以及超小型、10引脚TDFN封装，工作在-40°C至+125°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

双通道高精度DAC

12位精度，无需调整

±1 LSB INL，带缓冲电压输出

整个工作条件下保持单调

每路DAC具有独立设置模式

三种可选择的内部精密基准

2.048V、2.500V或4.096V

内部输出缓冲器

采用外部基准支持满幅工作

4.5µs建立时间

输出可直接驱动2kΩ负载

小尺寸5mm × 3mm 10引脚µMAX封装或超小尺寸3mm × 3mm、10引脚TDFN封装

2.7V至5.5V宽电源范围

独立的1.8V至5.5V VDDIO电源输入

兼容于400kHz I²C高速2线串口

上电时，将DAC输出复位至零

/CLR用于异步控制

软件可选择三种关断输出阻抗

1kΩ、100kΩ或高阻

3V VDD下，电源电流低至350µA

热门应用

自动调谐和光控制

数据采集

增益与失调调节

便携式仪表

功率放大器控制和偏置

过程控制与伺服环路

可编程电压及电流源
