产品概述

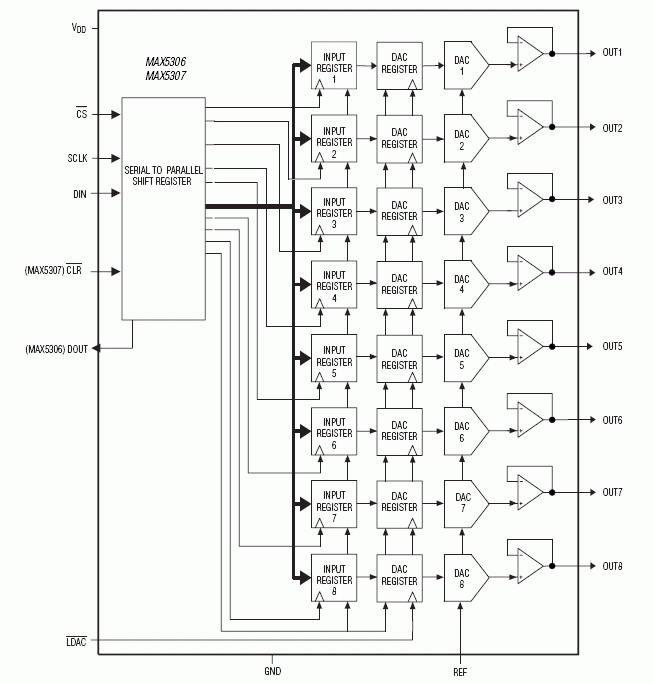

MAX5306/MAX5307是12位、8通道、低功耗、电压输出的数模转换器(DAC)，采用节省空间的16引脚TSSOP封装。+2.7V至+5.5V的宽电源电压范围、每通道小于215µA (最大)的电源电流等特性，更适合于低功耗和低电压应用。MAX5306/MAX5307的2nV/s低瞬变能量使它们尤其适合于数字控制快速响应的闭环系统。

MAX5306的数字输出(DOUT)可用于菊花链接多个器件。MAX5307有一个硬件复位输入端(/CLR)，能够复位所有寄存器和DAC为零。MAX5306/MAX5307具有软件关断功能，将电源电流降低至1µA。MAX5306/MAX5307具有加载DAC (/LDAC)功能，可以同时更新所有8个DAC的输出。

兼容SPI™/QSPI™/MICROWIRE™和DSP的3线串行接口，允许通过单个软件命令，分别或同时更新输入和DAC寄存器。这些芯片采用双缓冲器设计，以尽量减小从数字输入馈入到输出的数字噪声。

MAX5306/MAX5307工作温度范围为-40°C至+85°C。

关键特性

以下关键特性由Maxim美信半导体提供：

8通道高集成度的12位DAC，采用16引脚TSSOP (6.4mm x 5mm)封装

极低的突变能量< 2nV/s

极低的总电源电流：

在VREF = VDD = +5.5V时，1.7mA (最大)

+2.7V至+5.5V宽范围单电源供电

5µs的快速建立时间

软件选择的关断模式< 1µA

15MHz、兼容SPI, QSPI和MICROWIRE的3线串行接口

上电复位清零

热门应用

光元件控制

增益与失调调节

便携式仪表装置

功率放大器控制

过程控制I/O板
