产品概述

MAX5875是先进的16位、200Msps、双路数模转换器(DAC)。该DAC能够满足无线基站及其它通信领域信号合成应用的要求。该双路DAC采用3.3V和1.8V电源供电，具有极高的动态性能，如fOUT = 16MHz时，无杂散动态范围(SFDR)达78dBc，支持200Msps刷新速率，而功耗仅为260mW。

MAX5875的电流控制结构支持2mA至20mA的满幅电流输出，允许0.1VP-P至1VP-P差分输出电压摆幅。器件集成的1.2V带隙基准和控制放大器可确保高精度和低噪声。独立基准输入(REFIO)允许使用外部基准以实现最佳灵活性，并提高增益精度。

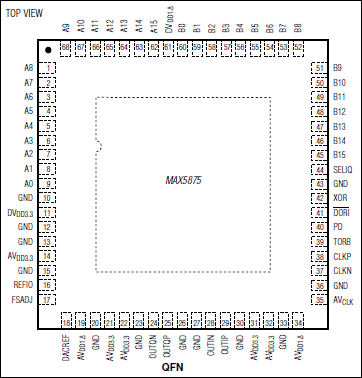

MAX5875数字和时钟输入可接收3.3V CMOS电平。器件灵活的数据输入总线既支持双端口输入也支持单端口间插输入。MAX5875可提供68引脚带裸焊盘(EP)的QFN封装，适用于扩展温度范围(-40°C至+85°C)。

欲查找与MAX5875引脚兼容的12位和14位版本，请分别参考MAX5873和MAX5874的数据资料。与MAX5875功能兼容的LVDS接口版本，请参考MAX5878的数据资料。

若需了解所有与该器件引脚兼容的12位/14位/16位高速DAC，请参考参数表。

关键特性

以下关键特性由Maxim美信半导体提供：

200Msps输出刷新速率

fOUT = 16MHz时，噪声谱密度 = -162dBFS/Hz

极佳的SFDR和IMD性能

fOUT = 16MHz时，SFDR = 78dBc (至奈奎斯特频率)

fOUT = 80MHz时，SFDR = 75dBc (至奈奎斯特频率)

fOUT = 10MHz时，IMD = -86dBc

fOUT = 80MHz时，IMD = -76dBc

fOUT = 61MHz时，ACLR = 75dB

2mA至20mA满量程输出电流

CMOS兼容数字和时钟输入

片上1.2V带隙基准

功耗低至260mW

紧凑的68引脚QFN-EP封装(10mm x 10mm)

提供评估板(MAX5875EVKIT)

热门应用

自动测试设备(ATE)

基站：单载波/多载波UMTS、CDMA, GSM

电缆调制解调器终端系统(CMTS)

通信：固定宽带无线接入、点到点微波通信

直接数字合成器(DDS)

仪表
