MAX5923 - +60V、Simple Swapper热插拔开关

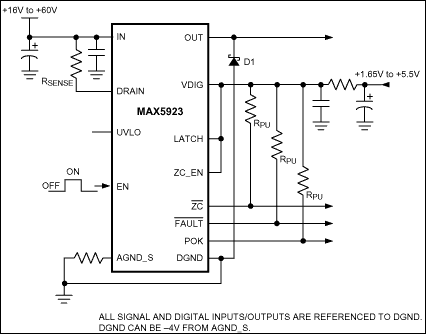

MAX5923是Maxim美信半导体公司的一款热插拔和电源开关产品，MAX5923是+60V、Simple Swapper热插拔开关，本站介绍了MAX5923的封装应用图解、特点和优点、功能等，并给出了与MAX5923相关的Maxim元器件型号供参考。

MAX5923 - +60V、Simple Swapper热插拔开关 - 热插拔和电源开关 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX5923是一款完全集成的Simple Swapper™热插拔开关，适用于电源正端。这个器件允许电路板卡安全地插入和拔出带电的背板或者端口，而不会引起电源的突变。这个器件还监测多个电路参数，在故障发生时断开负载，同时通过逻辑电平/FAULT输出向主机报警。MAX5923工作在+16V至+60V的输入电压范围。

在启动过程中，内部集成的0.45Ω功率MOSFET调节背板电源与负载之间的电流和电压。在启动后，MOSFET完全导通，以降低其导通电阻。为了保证可靠工作，MAX5923包含内置的安全特性，能够监视故障条件和避免内部MOSFET损坏。

MAX5923监测3个参数，以确定故障条件：零电流、过流和热过载。输出过流限制对MAX5923在过流条件下的时间进行计时，如果超过了过流时间限制则关断调整管。零电流检测对输出电流低于零电流门限的时间进行计时，如果计数器达到零电流时间限制则关断调整管。如果片芯温度达到过热门限，热监测功能关断调整管。故障逻辑输出指示过热或者过流情况是否发生，零电流逻辑输出指示是否发生零电流故障。

欠压检测电路使调整管保持关断，直到输入电压高于欠压锁定(UVLO)门限，此门限可由内部设置或者通过外部电阻分压器设置。当输出电压达到输入电压的0.75V范围内，电源就绪(POK)信号输出。使能输入允许主系统断开负载与系统的连接或者通过翻转使能输入来复位故障状态。

MAX5923采用20引脚TSSOP封装，工作于-40°C至+85°C的扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

宽输入电压范围：+16V至+60V

0.45Ω集成的功率开关

高达800mA的可编程输出电流

过流/欠流限制检测

输入逻辑信号与1.8V至5V CMOS逻辑电平兼容

单独的模拟和数字地，最大±4V电压偏差

电源就绪状态输出

带状态输出的过流保护

内置热关断

内部开关保护电路

带超时设定和占空比控制的折返限流

锁定或自动重启的故障管理模式

热门应用

电流限流器

工业设备

网络路由器和交换机

服务器
