MAX5969A - IEEE 802.3af/at兼容、受电设备接口控制器，集成功率MOSFET

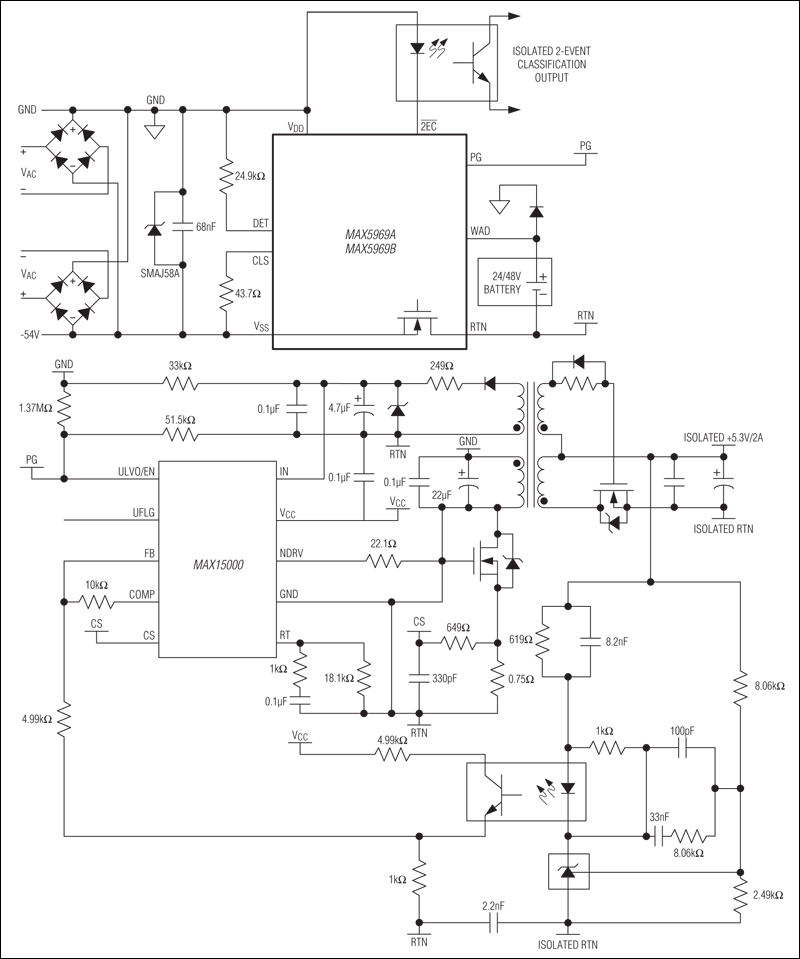

MAX5969A是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX5969A是IEEE 802.3af/at兼容、受电设备接口控制器，集成功率MOSFET，本站介绍了MAX5969A的封装应用图解、特点和优点、功能等，并给出了与MAX5969A相关的Maxim元器件型号供参考。

MAX5969A - IEEE 802.3af/at兼容、受电设备接口控制器，集成功率MOSFET - DC-DC开关调节器 - IEEE 802.3af/at兼容用电设备接口控制器，支持PoE+应用 - 美信半导体

产品概述

MAX5969A/MAX5969B为用电设备(PD)提供符合以太网供电(PoE)系统IEEE® 802.3af/at标准的完整接口。MAX5969A/MAX5969B为PD提供检测信号、分级信号以及带有浪涌电流控制的集成隔离功率开关。发生浪涌期间，MAX5969A/MAX5969B将电流限制在180mA以内，直到隔离功率MOSFET完全开启后切换到较高的限流值(720mA至880mA)。器件具有输入UVLO，带有滞回和长周期干扰脉冲屏蔽，以补偿双绞线电缆的阻性衰减，确保上电/掉电期间无干扰传输。MAX5969A/MAX5969B输入端能够承受高达100V的电压。

MAX5969A/MAX5969B支持IEEE 802.3at标准规定的2级事件分级方法，并提供一个信号用于指示2类供电设备(PSE)的侦测情况。器件检测墙上适配器电源的连接状态，允许从PoE电源平滑切换到墙上适配器电源。

MAX5969A/MAX5969B还提供电源就绪(PG)信号、2级电流限制和折返式热保护以及di/dt限制。

MAX5969A/MAX5969B采用节省空间的10引脚、3mm × 3mm、TDFN封装，工作在-40°C至+85°C扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

兼容于IEEE 802.3af/at

2级事件分级

简易的墙上适配器接口

0至5级PoE分级

100V绝对最大额定输入

180mA最大浪涌电流限制

正常工作期间电流限制在720mA至880mA

电流限制和折返式保护

传统的36V UVLO (MAX5969A)

IEEE 802.3af/at兼容，40V UVLO (MAX5969B)

过热保护

增强散热的3mm × 3mm、10引脚TDFN封装

热门应用

IEEE 802.3af/at用电设备

IP电话、无线接点、IP安全摄像机

WiMAX™基站
