MAX5970 - 0V至16V、双通道热插拔控制器，带有10位电流和电压监测器以及4路LED驱动器

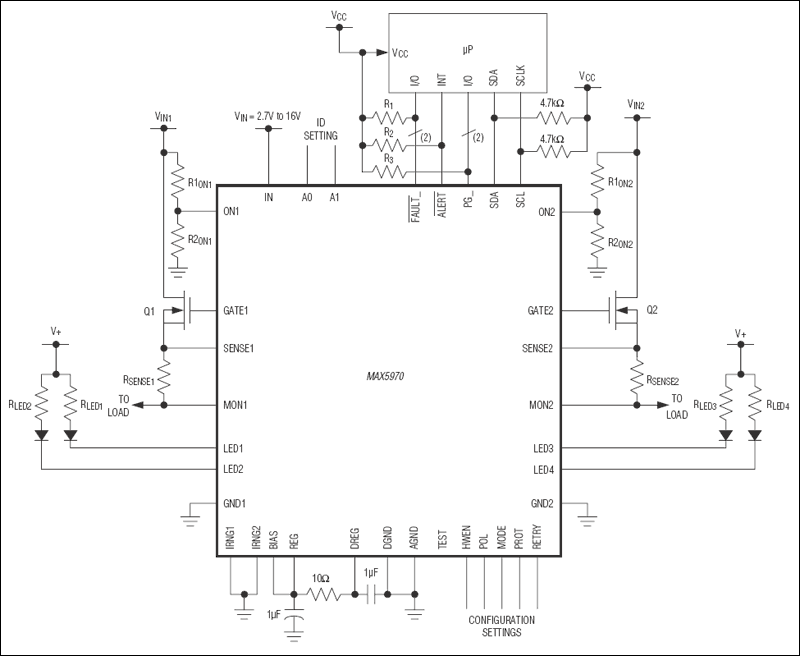

MAX5970是Maxim美信半导体公司的一款热插拔和电源开关产品，MAX5970是0V至16V、双通道热插拔控制器，带有10位电流和电压监测器以及4路LED驱动器，本站介绍了MAX5970的封装应用图解、特点和优点、功能等，并给出了与MAX5970相关的Maxim元器件型号供参考。

MAX5970 - 0V至16V、双通道热插拔控制器，带有10位电流和电压监测器以及4路LED驱动器 - 热插拔和电源开关 - 业内首款双通道热插板控制器，能够工作在低至0V的电压，集成电压及电流监测器 - 美信半导体

产品概述

MAX5970双通道热插拔控制器为0V至+16V双电源系统提供完备保护。MAX5970包括4路可编程LED输出。两个热插拔通道可配置为独立的热插拔控制器，也可以协同工作，以便任何一个通道发生故障时同时关闭两个通道。

MAX5970提供两级可编程过流保护断路器：快速比较门限可迅速关闭电路，低速比较门限可实现延时关断。通过三电平逻辑输入IRNG_或通过I²C接口，可独立设置各通道断路器的最大过流门限范围。

MAX5970为先进的热插拔控制器，可通过内部10位ADC监测电压和电流，ADC通过连续切换以10ksps速率对两路热插拔通道的输出电压和电流进行转换，每个10位采样值存储在内部的环形缓冲器中，可随时或在发生故障时通过I²C接口回读每个信号之前的50个采样值。

该器件的每个热插拔通道包括5个用户可编程数字比较器，以实现过流报警和两级过压/欠压检测。当任何一个测量值超出设定门限时，将触发外部/ALERT输出信号。除/ALERT信号外，可对MAX5970进行编程，将电源就绪信号置于非触发状态和/或关闭外部MOSFET。

MAX5970具有4个I/O接口，可独立配置为通用输入/输出(GPIO)或带有可编程闪烁的漏极开路LED驱动器，4个I/O接口可混合配置为LED驱动器和GPIO功能。

MAX5970采用36引脚薄型QFN-EP封装，工作在-40°C至+85°C扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

两个独立的热插拔控制器，工作于0V至+16V

10位ADC用于监测每个通道的电压和电流

环形缓冲器可存储5ms的电流和电压测量值

两个独立的内部电荷泵产生n沟道MOSFET栅极驱动

内部500mA栅极下拉电流实现快速关断

VariableSpeed/BiLevel™断路器保护

独立的精密电压使能输入

报警输出指示故障和告警状态

独立的电源就绪输出

独立的故障指示输出

4个漏极开路输出，可吸收25mA电流，直接驱动LED

可编程LED闪烁功能

自动重试或锁存故障管理

400kHz I²C接口

小型6mm x 6mm、36引脚TQFN-EP封装

热门应用

刀片式服务器

磁盘驱动/DASD/存储系统

单通道PCI Express®热插拔插槽

ASIC、FPGA、微控制器软开关，提供独立的核及I/O电源
