MAX5987A - 兼容于IEEE 802.3af的高效、Class 1//Class 2 PD，内置DC-DC转换器

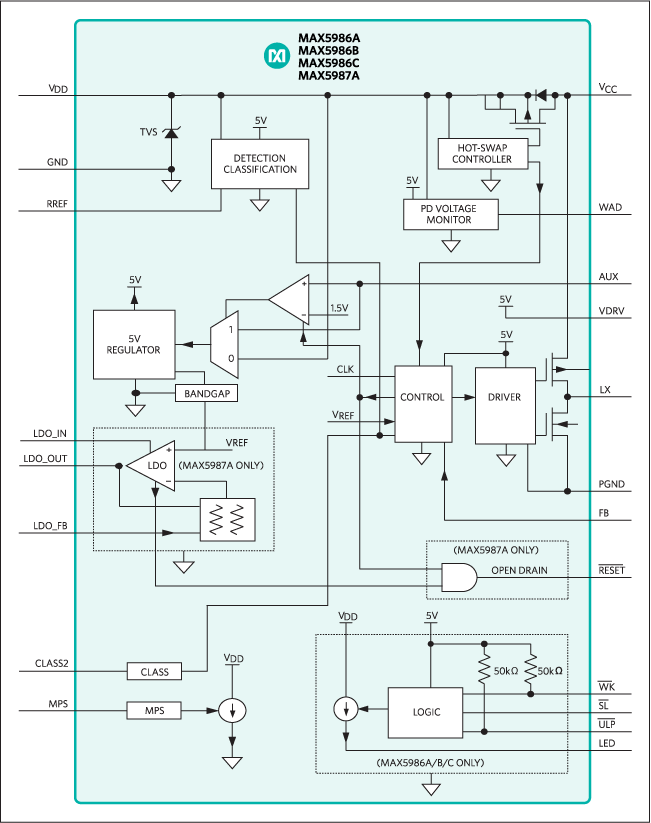

MAX5987A是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX5987A是兼容于IEEE 802.3af的高效、Class 1//Class 2 PD，内置DC-DC转换器，本站介绍了MAX5987A的封装应用图解、特点和优点、功能等，并给出了与MAX5987A相关的Maxim元器件型号供参考。

MAX5987A - 兼容于IEEE 802.3af的高效、Class 1//Class 2 PD，内置DC-DC转换器 - DC-DC开关调节器 - 高度集成的动力设备有效降低BOM成本、提高效率 - 美信半导体

产品概述

MAX5986A/MAX5986B/MAX5987A作为以太网供电(PoE)系统的IEEE®802.3af兼容、Class 1/Class 2 PD设备，提供完备的供电解决方案。MAX5986A/MAX5987A集成了具有高效DC-DC转换器的PD接口，只需少数外部元件即可构成完备的PD解决方案。MAX5987A包括低压差稳压器，MAX5986A/MAX5986B具有休眠和超低功耗模式。

PD接口采用单个外部电阻提供特征检测和ss 1/Class 2分级，PD接口还提供了一个隔离功率MOSFET，具有60mA (最大)浪涌电流限制和201mA (MAX5986A)或323mA (MAX5986B/MAX5987A)工作电流限制。

集成降压型DC-DC转换器采用峰值电流模式控制，提供具有快速瞬态响应、可方便实现的架构。降压型转换器工作在8.7V至60V较宽的输入电压范围，1.15A负载下能够支持高达3.84W (MAX5986A)或6.49W (MAX5986B/MAX5987A)的输出功率。MAX5986A DC-DC转换器工作在275kHz开关频率，折返式频率调整功能在轻载时将开关频率降低一半，有效提升工作效率。

器件具有输入欠压锁定(UVLO)功能，具有较宽的滞回和较长的抗尖峰脉冲时间，以补偿双绞线电缆的电阻压降，确保在电源开/关工作条件下没有尖峰干扰。器件还提供热关断、短路保护、输出过压保护和打嗝式限流，以改善性能和可靠性。

MAX5986A/MAX5986B/MAX5987A采用16引脚、5mm x 5mm、TQFN封装，工作在-40°C至+85°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

兼容于IEEE 802.3af

PoE Class 1/Class 2分级

简化的墙上适配器接口

智能MPS

休眠和超低功耗模式(MAX5986A/MAX5986B)

高效、集成的DC-DC转换器(内置开关)

8.7V至60V较宽的输入电压范围

3.0V至14V可编程输出电压范围

内部补偿

固定214kHz/275kHz开关频率

频率折返，确保轻载下高效工作

内置输出电压监测

开漏RESET输出(MAX5987A)

过载、输出短路、输出过压和过热保护

打嗝式电流限制

反向偏置优化效率

集成TVS二极管可承受电缆放电(CDE)

内部LDO稳压器可提供高达100mA的负载驱动(MAX5987A)

固定3.3V或通过外部电阻分压器设置输出电压

49mA (典型值)浪涌电流限制

通过峰值2kV的200m CAT-6电缆放电测试

热门应用

IEEE 802.3af用电设备

IP电话

IP安全摄像机

WiMAX®基站

无线接入点
