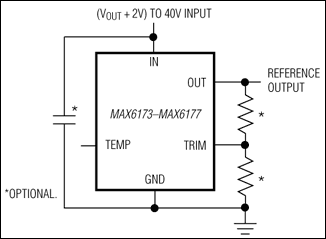

MAX6177 - 典型电路框图:
MAX6177典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX6177介绍
MAX6177 - 高精度电压基准,带有温度传感器

MAX6177是Maxim美信半导体公司的一款电压基准产品,MAX6177是高精度电压基准,带有温度传感器,本站介绍了MAX6177的封装应用图解、特点和优点、功能等,并给出了与MAX6177相关的Maxim元器件型号供参考。

MAX6177 - 高精度电压基准,带有温度传感器 - 电压基准 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX6173-MAX6177是低噪声、高精度电压基准。本器件具有专有的温度系数曲率纠正电路和激光微调薄膜电阻,这使得器件具有3ppm/°C的极低温度系数和±0.06%的出色初始精度。MAX6173-MAX6177提供TEMP输出,其输出电压正比于管芯温度,所以非常适合于多种温度检测类应用。这些器件还提供TRIM输入,可通过电阻分压网络对输出电压进行精细的微调。低温度漂移和低噪声特性使这些器件非常适用于高精度A/D或D/A转换器。

MAX6173-MAX6177提供+2.5V、+3.3V、+4.096V、+5.0V和+10V等精确的预置基准电压,并且能够接收高达+40V的输入电压。这些器件的电源电流为320µA (典型值),可供出30mA或吸收2mA的负载电流。MAX6173-MAX6177采用带隙技术实现了低噪声性能和出色的精度。MAX6173-MAX6177不需要输出旁路电容实现稳定性,并可在高达100µF的容性负载下保持稳定。无需输出旁路电容,这为空间紧张的应用节省了宝贵的电路板空间。

MAX6173-MAX6177采用8引脚SO封装,工作在汽车级温度范围内(-40°C至+125°C)。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • (VOUT + 2V)至+40V的宽电源电压范围
  • 卓越的温度稳定性:3ppm/°C (最大值)
  • 高初始精度:0.05% (最大值)
  • 低噪声:3.8µVP-P (在2.5V输出时的典型值)
  • 提供高达30mA的输出电流
  • 低电源电流:450µA (+25°C时的最大值)
  • 线性温度传感器电压输出
  • +2.5V、+3.3V、+4.096V、+5.0V或+10V输出电压
  • 宽工作温度范围:-40°C至+125°C
  • 无需外部电容来实现稳定性
  • 短路保护
  • 热门应用
  • null
  • null
  • 数字电压表
  • 门限检测器
  • 稳压器
