MAX6435 - 低功耗、单/双电平电池监测器，带有滞回

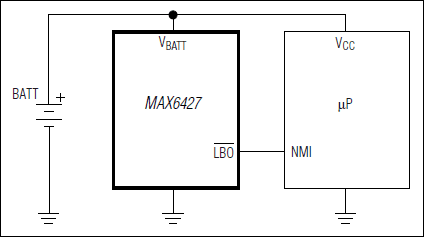

MAX6435是Maxim美信半导体公司的一款监控电路、电压监测、排序产品，MAX6435是低功耗、单/双电平电池监测器，带有滞回，本站介绍了MAX6435的封装应用图解、特点和优点、功能等，并给出了与MAX6435相关的Maxim元器件型号供参考。

MAX6435 - 低功耗、单/双电平电池监测器，带有滞回 - 监控电路、电压监测、排序 - 低功耗、单/双电平电池监视器，带有内部滞回、无需外部元件。非常适合单节锂电池或多节碱性电池、NiMH或NiCd电池供电系统 - 美信半导体

产品概述

MAX6427-MAX6438是单/双电平电池监视器，带有内部滞回。这些器件提供单路(MAX6427/MAX6428/MAX6429、MAX6433/MAX6434/MAX6435)或双路(MAX6430/MAX6431/MAX6432、MAX6436/MAX6437/MAX6438)低电池电压输出指示，可以用来指示三种电池状态：电池正常(系统运行在正常模式)、电池不足(系统运行在低功耗模式)或电池耗尽(禁止系统工作)。

这些器件非常适合监视单节锂离子(Li+)电池或多节碱性电池/NiCd/NiMH电池供电系统。当电源电压降低到规定的最低门限时，产生低电池电压报警输出。当电压上升到规定的高压门限值时，低电池电压输出将持续保持140ms的最小延时周期。延时周期确保在电源转换或微处理器激活之前电源电压稳定。

MAX6427-MAX6438系列提供几种监视选择，MAX6427/MAX6428/MAX6429采用工厂预置的电池监视门限，具有一路低电池电压输出；MAX6430/MAX6431/MAX6432同样具有工厂预置的门限，但可提供两路低电池电压输出。MAX6433-MAX6438具有用户可调节的门限电压，允许用户选择滞回范围，提高系统对噪声的免疫力。较宽的滞回范围可避免由于负载移出后电池的恢复而导致的啁啾。MAX6433/MAX6434/MAX6435提供单路低电池电压输出，MAX6436/MAX6437/MAX6438提供双路低电池电压输出。

MAX6427-MAX6438系列可提供三种输出逻辑选择，便于与系统电源或微处理器接口。该系列产品采用SOT23或SOT143封装，工作于全温范围。

关键特性

以下关键特性由Maxim美信半导体提供：

工厂预置或用户可调门限选择

1.6V至2.1V或2.6V至3.1V、级差100mV的工厂预置低压门限(MAX6427-MAX6432)

2.3V至2.6V或3.3V至3.6V、级差100mV的工厂预置低压门限(MAX6427-MAX6432)

用户可调低压/高压门限，内置615mV基准(MAX6433-MAX6438)

低电流(1µA典型值)

单路或双路低电池电压输出

推挽式/LBO、漏极开路/LBO和漏极开路LBO选择

140ms最小LBO延时周期

瞬时电池电压短路保护

确保BATT = 1.0V时LBO逻辑状态有效

-40°C至+85°C工作温度范围

微型3引脚、4引脚、5引脚和6引脚SOT封装

无需外部元件(MAX6427-MAX6432)

热门应用

电池供电系统(单节Li+或多节NiMH、NiCd、碱性电池)

蜂窝电话/无绳电话

电子玩具

MP3播放器

寻呼机

PDA

便携式医疗设备
