MAX6463技术文档下载：

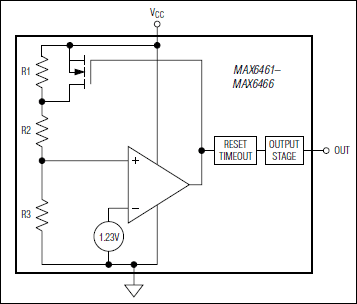

MAX6463 - 典型电路框图：

MAX6463 - 超低功耗电压检测器及微处理器监控电路

MAX6463是Maxim美信半导体公司的一款监控电路、电压监测、排序产品，MAX6463是超低功耗电压检测器及微处理器监控电路，本站介绍了MAX6463的封装应用图解、特点和优点、功能等，并给出了与MAX6463相关的Maxim元器件型号供参考。

MAX6463 - 超低功耗电压检测器及微处理器监控电路 - 监控电路、电压监测、排序 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX6461-MAX6466超低功耗电压检测器与µP复位监控电路系列产品可用于监视电池、电源电压和系统电压。每款器件带有精确的带隙基准、比较器、用于门限设置的内部电阻网络和5%的门限滞回电路(参考完整数据资料中的Functional Diagram)。当VCC降低到VTH-以下时产生复位输出，并在VCC高于VTH+ (VTH+ = VTH- x 1.05)以前保持复位输出。这些器件提供出色的电路稳定性，无需外部元件、监视+1.6V至+5.5V标准的系统电压时无需外部调节，进一步降低了成本。MAX6461/MAX6462/MAX6463是传输延时为17µs的电压检测器。

MAX6464/MAX6465/MAX6466是最小复位延时周期为150ms的µP监控电路，所有器件提供+1.6V至+5.5V、级差100mV的门限。

该系列产品提供三种输出级选择：低有效推挽式输出、高有效推挽式输出和低有效漏极开路输出。这些器件采用SC70和SOT23封装，工作于-40°C至+125°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

1.0µA超低电源电流

+1.6V至+5.5V、级差100mV的预置门限

内部5%门限滞回

全温范围内具有±2.5%的门限精度

内部延时周期可选(最小150ms)

瞬时短路保护

无需外部元件

三种输出选择：推挽式(低有效/高有效)和漏极开路(低有效)
