MAX6620 - 四通道、线性、风扇速度控制器

MAX6620是Maxim美信半导体公司的一款传感器与传感器接口产品，MAX6620是四通道、线性、风扇速度控制器，本站介绍了MAX6620的封装应用图解、特点和优点、功能等，并给出了与MAX6620相关的Maxim元器件型号供参考。

MAX6620 - 四通道、线性、风扇速度控制器 - 传感器与传感器接口 - 业内首款线性风扇控制器，具有RPM控制—单片IC能够控制四路风扇 - 美信半导体

产品概述

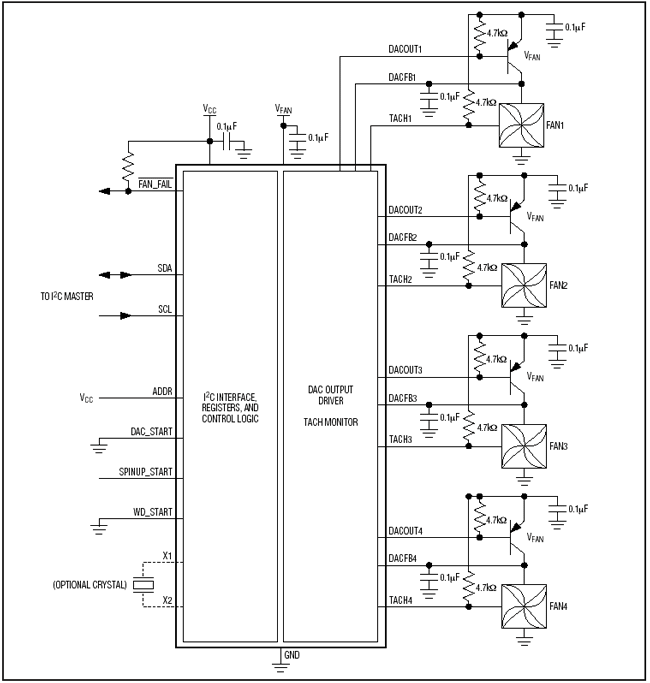

MAX6620采用四路独立的线性电压输出控制四路风扇的速度。风扇驱动电压直接由I²C接口控制。每路输出驱动外部双极性晶体管的基极或FET的栅极，采用高边驱动配置。风扇电源的电压反馈能够强制正确的输出电压。

MAX6620提供两种风扇控制模式。在RPM模式下，MAX6620监测4路风扇转速计的逻辑输出，从而精确(±1%)控制风扇RPM，并检测风扇的故障状态。DAC模式下，以9位电压分辨率驱动每路风扇，监测风扇转速计输出是否存在故障。

DAC_START输入选择启动时的风扇电源电压，确保首次上电时风扇正常运行。如果在预设的超时周期内没有有效的I²C通信，看门狗功能可使风扇全速运行，保护系统。

MAX6620采用3.0V至5.5V供电，电流损耗仅为250µA，提供I²C接口，这些特性使其适用于任何需要系统冷却的风扇控制。MAX6620采用28引脚TQFN封装，工作在-40°C至+125°C汽车级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

采用线性(DC)驱动，可独立控制多达4路风扇

采用4个外部低成本调整管

以1%精度精确控制RPM

受控的电压变化率，确保良好的噪声性能

I²C总线接口

电源电压范围：3.0V至5.5V

250µA (典型值)工作电流

3µA (典型值)关断电流

小型5mm x 5mm封装

热门应用

通信设备

消费类产品

服务器

存储设备
