MAX6733 - 单/双/三电压微处理器监控电路，带有独立的看门狗输出

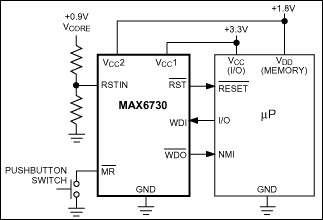

MAX6733是Maxim美信半导体公司的一款监控电路、电压监测、排序产品，MAX6733是单/双/三电压微处理器监控电路，带有独立的看门狗输出，本站介绍了MAX6733的封装应用图解、特点和优点、功能等，并给出了与MAX6733相关的Maxim元器件型号供参考。

MAX6733 - 单/双/三电压微处理器监控电路，带有独立的看门狗输出 - 监控电路、电压监测、排序 - 单/双/三电压µP监控电路，具有独立的看门狗输出，可监视低至0.63V的电压 - 美信半导体

产品概述

MAX6730–MAX6735单/双/三路µP监控电路具有看门狗定时和手动复位功能。MAX6730–MAX6735提供工厂预置复位门限，用于监视+0.9V至+5V电压，可调节的复位输入能够监视低至+0.63V的电压。与离散IC或分立元件相比，这些功能的组合显著提高了系统的稳定性和精确度。

当所有被监视电压超过它们各自的门限时，低电平有效复位输出会在复位超时周期内保持复位状态。多种工厂设定复位门限的组合降低了对外部元件数量的要求。MAX6730/MAX6731可监视单路固定电压、MAX6732/MAX6733可监视两路固定电压，MAX6734/MAX6735可监视两路固定电压和一路可调电压。所有器件均提供6种最小复位周期，范围从1.1ms至1120ms。

MAX6730–MAX6735具有看门狗定时器和独立的看门狗输出。看门狗定时器可防止系统因代码运行错误发生死锁。在复位信号被触发后，看门狗启动延时为54s，允许系统在上电期间进行初始化。看门狗在初始化完成1.68s后进入正常工作状态。MAX6730/MAX6732/MAX6734具有低电平有效、漏极开路的看门狗输出。MAX6731/MAX6733/MAX6735具有低电平有效、推挽式看门狗输出。

器件的其他特性包括：手动复位输入(MAX6730/MAX6731/MAX6734/MAX6735)和推挽式复位输出(MAX6731/MAX6733/MAX6735)或漏极开路复位输出(MAX6730/MAX6732/MAX6734)。MAX6730–MAX6733采用小巧的SOT23-6封装；MAX6734/MAX6735采用节省空间的SOT23-8封装。所有器件均工作在扩展级温度范围(-40°C至+85°C)。

关键特性

以下关键特性由Maxim美信半导体提供：

VCC1 (主电源)复位门限：+1.575V至+4.63V

VCC2 (次级电源)复位门限：+0.79V至+3.08V

可调RSTIN门限用于监视低至+0.63V的电压(仅MAX6734/MAX6735)

6种复位超时选项

具有独立看门狗输出的看门狗定时器

35s (最小值)初始看门狗启动周期

1.12s (最小值)标准看门狗超时周期

手动复位输入(MAX6730/MAX6731/MAX6734/MAX6735)

VCC1或VCC2低至+0.8V时保证复位输出正常

推挽式/RESET输出或漏极开路/RESET输出

不受VCC瞬变影响

+3.6V供电时电源电流低至14µA (典型值)

小尺寸6引脚或8引脚SOT23封装

热门应用

计算机/服务器

工业设备

多电压系统

便携式电池供电设备

打印机与传真机

机顶盒

电信/网络设备
