MAX6843 - 超低电压微处理器复位电路及电压检测器

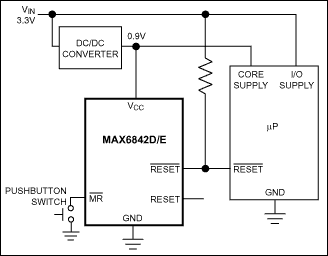

MAX6843是Maxim美信半导体公司的一款监控电路、电压监测、排序产品，MAX6843是超低电压微处理器复位电路及电压检测器，本站介绍了MAX6843的封装应用图解、特点和优点、功能等，并给出了与MAX6843相关的Maxim元器件型号供参考。

MAX6843 - 超低电压微处理器复位电路及电压检测器 - 监控电路、电压监测、排序 - 超低电压SC70 µP监控器，电压低至0.9V，无需外部元件 - 美信半导体

产品概述

MAX6841–MAX6845是微处理器(µP)监控电路，用于监视µP和数字系统中的低电压电源。用于+0.9V至+1.5V供电电路时无需任何外部元件和调节，提供出色的电路可靠性和低廉的成本。MAX6841/MAX6842具有工厂设定的复位门限；MAX6843/MAX6844/MAX6845带有RESET IN输入，允许用户对复位门限进行外部调整。MAX6841–MAX6845系列具有去抖动手动复位输入(/MR)。复位比较器设计不受VCC快速瞬变的影响。

当VCC电源电压跌至门限以下或手动复位(/MR引脚)被触发时，MAX6841–MAX6845将触发复位。在VCC重新上升到复位门限以上或手动复位被清除之后，复位信号将在一个固定的延迟内继续有效。器件有5种不同的超时周期：150µs (电压监视器版本)、1.5ms、30ms、210ms和1.68s (典型值)。

MAX6841/MAX6843具有推挽式、低电平有效复位输出；MAX6841/MAX6842/MAX6844具有推挽式、高电平有效复位输出；MAX6842/MAX6845具有漏极开路、低电平有效复位输出。低电平有效、漏极开路复位输出需要使用上拉电阻连接到0至VCC的电压。

低电源电流(5.7µA)和小尺寸封装(SOT23-5)使MAX6841–MAX6845非常适合便携式设备。

关键特性

以下关键特性由Maxim美信半导体提供：

工厂设定的复位门限电压，用于0.9V至1.5V标称电源(MAX6841/MAX6842)

可调门限RESET IN (MAX6843/MAX6844/MAX6845)

低功耗：5.7µA (典型值)

工作温度范围内保证±2.5%的复位门限精度

5种不同的超时周期：150µs (电压监视器版本)、1.5ms、30ms、210ms和1.68s

3种复位输出配置

推挽式/RESET

推挽式RESET

漏极开路/RESET

当VCC = 0.55V时(低电平有效)仍保证复位输出有效

手动复位输入选项

不受VCC短时瞬变影响

节省空间的5引脚SOT23封装

热门应用

计算机

控制器

精确的µP与µC电源监控

智能仪表

便携式电池供电设备

服务器与工作站

电信/网络设备

无线基站
