MAX6977 - 8端口、5.5V恒流LED驱动器，带有LED故障检测

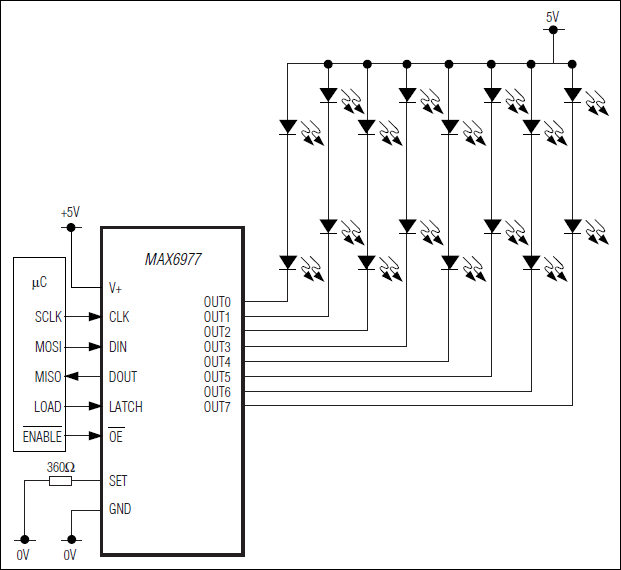

MAX6977是Maxim美信半导体公司的一款显示器和LED电源产品，MAX6977是8端口、5.5V恒流LED驱动器，带有LED故障检测，本站介绍了MAX6977的封装应用图解、特点和优点、功能等，并给出了与MAX6977相关的Maxim元器件型号供参考。

MAX6977 - 8端口、5.5V恒流LED驱动器，带有LED故障检测 - 显示器和LED电源 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX6977串行接口LED驱动器提供8个开漏、恒流吸收、额定5.5V LED驱动器输出。MAX6977采用3V至5.5V电源供电。MAX6977和LED电源能以任意顺序上电。所有恒流输出均由一个外部电阻设置，每路最大55mA。MAX6977采用25Mb，工业标准4线串口进行控制。

MAX6977含LED开路自动检测电路。故障状态在LE置高时装入串口移位寄存器，在下一个数据移入时，由DOUT移出。

MAX6977采用工业标准的移位寄存器加锁存形式的串口。数据通过数据输入DIN和时钟输入CLK移入驱动器的8位移位寄存器。8个时钟周期后，输入数据出现在输出DOUT上，此工作模式可实现多个MAX6977级联。锁存使能输入LE将移位寄存器的8位数据装入8位输出锁存器，以决定LED的开关。输出使能输入/OE控制所有8个输出的开关，其快速响应特性适合作为控制LED亮度的PWM输入。

对需要看门狗定时器的安全应用，请参考MAX6978的数据资料，该器件的失效保护功能在串口停止工作超过1s后关闭输出。

MAX6977系列移位寄存器加锁存形式的LED驱动器共有12个型号。该系列包括8端口和16端口两种类型，具有5.5V或36V 额定LED输出，部分型号具有LED开路检测和看门狗功能。所有型号均由3V至5.5V电源供电，工作在-40°C至+125°C的温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

25Mb工业标准、4线、5V串行接口

3V至5.5V逻辑电源

8个恒流，额定5.5V LED输出

每输出最大55mA连续电流

通过一个电阻设置输出电流

各输出间3%的电流匹配

各IC间6%的电流匹配

报告LED开路故障

-40°C至+125°C温度范围

热门应用

建筑照明

游戏功能

Marquee显示器

流程指示牌

交通灯

信息牌
