MAX8506 - Maxim美信公司带有75mΩ旁路FET的PWM降压型DC-DC转换器，适用于WCDMA和cdmaOne手机

Maxim（美信半导体）| Maxim产品型号搜索

当前位置：美信半导体 > > 美信芯片 >> MAX8506

MAX8506技术文档下载：

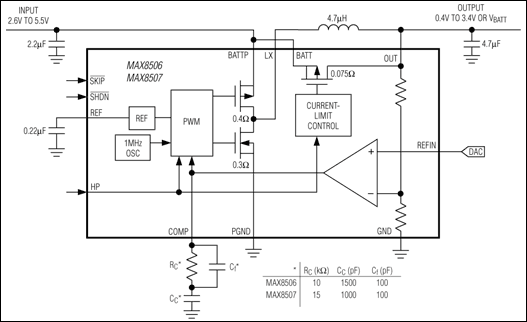

MAX8506 - 典型电路框图：

MAX8506 - 带有75mΩ旁路FET的PWM降压型DC-DC转换器，适用于WCDMA和cdmaOne手机

MAX8506是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX8506是带有75mΩ旁路FET的PWM降压型DC-DC转换器，适用于WCDMA和cdmaOne手机，本站介绍了MAX8506的封装应用图解、特点和优点、功能等，并给出了与MAX8506相关的Maxim元器件型号供参考。

MAX8506 - 带有75mΩ旁路FET的PWM降压型DC-DC转换器，适用于WCDMA和cdmaOne手机 - DC-DC开关调节器 - PWM降压型DC-DC转换器，提供75mΩ旁路FET，用于WCDMA、cdmaOne手机 - 美信半导体

产品概述

MAX8506/MAX8507/MAX8508集成了一个PWM降压型DC-DC转换器和一个75mΩ (典型)旁路FET，为WCDMA和cdmaOne™手机中的功放供电。电源电压范围为2.6V至5.5V，输出电流保证600mA。1MHz的PWM开关频率允许选用小型的外部元件。

MAX8506和MAX8507为动态受控，以提供从0.4V至3.4V的可变输出电压。MAX8508为外部可编程，用于提供0.75V至3.4V的固定输出。对于所有型号，数字逻辑允许采用高功率(HP)旁路模式，即直接将输出连接至电池。因此，所设计的MAX8506/MAX8507/MAX8508在输出电压和负载电流满量程变化时，其建立时间小于30µs。

MAX8506/MAX8507/MAX8508采用4mm x 4mm、16引脚薄型QFN封装(最高0.8mm)。

关键特性

以下关键特性由Maxim美信半导体提供：

集成的75mΩ (典型)旁路FET

600mA负载时38mV压差

效率达94%

动态调整输出范围0.4V至3.4V (MAX8506, MAX8507)

外部固定的输出范围0.75V至3.4V (MAX8508)

1MHz固定频率PWM转换

保证600mA输出电流

0.1µA的关断电流(典型)

16引脚薄型QFN封装(4mm x 4mm、最高0.8mm)
