MAX8536 - “或”逻辑MOSFET控制器，带有快速故障隔离功能，适用于冗余电源

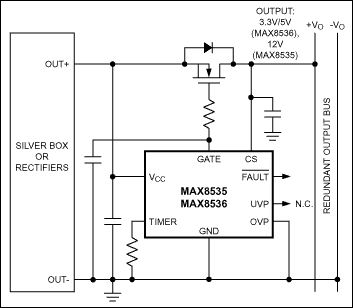

MAX8536是Maxim美信半导体公司的一款热插拔和电源开关产品，MAX8536是“或”逻辑MOSFET控制器，带有快速故障隔离功能，适用于冗余电源，本站介绍了MAX8536的封装应用图解、特点和优点、功能等，并给出了与MAX8536相关的Maxim元器件型号供参考。

MAX8536 - “或”逻辑MOSFET控制器，带有快速故障隔离功能，适用于冗余电源 - 热插拔和电源开关 - 结构简单的小尺寸、“或”逻辑MOSFET控制器，提供快速反向电流保护 - 美信半导体

产品概述

重要的负载通常需要采用并行连接的冗余电源, 以增强系统的稳定性。MAX8535/MAX8536/MAX8585是高集成度但廉价的MOSFET控制器，为高可靠性系统提供隔离和冗余电源功能。MAX8535/MAX8585可用在12V电压的系统中，内置的电荷泵可驱动n沟道调节管的栅极至VCC + 10V。MAX8536可用在3.3V和5V电压的系统中，且具有VCC + 5V的电荷泵输出。

在启动过程中，MAX8535/MAX8536/MAX8585监视外部MOSFET上的压降。一旦VCC达到或超过总线电压，MOSFET导通。MAX8535/MAX8536/MAX8585具有双用途的TIMER输入引脚。在TIMER引脚和地之间外加单个电阻可设置外部MOSFET的导通速度。TIMER输入引脚也可作为逻辑使能引脚。一旦器件开启，MAX8535/MAX8536/MAX8585就监视负载，为过压、欠压和电流反向等情况提供保护。

过压和欠压故障门限可调整，也可被禁用。电流门限点通过外部MOSFET的RDS(ON)设置，减少了元件的数目。漏极开路、低电平有效的输出引脚用于指示是否出现过压、欠压或电流反向等故障情况。

这些器件采用节省空间的8引脚µMAX®封装，满足-40°C至+85°C的扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

简单、高集成度且廉价的“或” MOSFET控制器

“或” MOSFET驱动12V (MAX8535/MAX8585)和3.3V或5V (MAX8536)电源总线

消除了“或”二极管功耗和反向漏电流

为高可靠性系统提供N + 1冗余电源功能

1µs内隔离故障电源与输出总线

反向电流检测

可编程软启动

逻辑使能输入

可调过压和欠压门限

故障指示输出

节省空间的8引脚µMAX封装

热门应用

网络/电信电源

刀片服务器板级冗余电源

整流器

高有效性系统的冗余电源

服务器银盒电源
