MAX8545 - 低成本、宽输入范围、降压型控制器，带有折返式限流

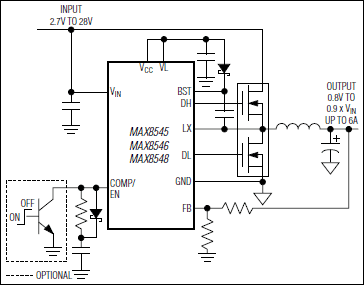

MAX8545是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX8545是低成本、宽输入范围、降压型控制器，带有折返式限流，本站介绍了MAX8545的封装应用图解、特点和优点、功能等，并给出了与MAX8545相关的Maxim元器件型号供参考。

MAX8545 - 低成本、宽输入范围、降压型控制器，带有折返式限流 - DC-DC开关调节器 - 2.7V至28V输入、15A、降压型、DC-DC控制器，用于台式机和图形卡供电，具有折返式限流 - 美信半导体

产品概述

MAX8545/MAX8546/MAX8548是电压模式脉宽调制(PWM)、降压型DC-DC控制器，适用于各种对成本要求较高的应用。这些芯片为高端开关和同步整流器提供低成本n沟道MOSFET驱动，不需要外部电流检测电阻。这些器件输出电压可低至0.8V。

MAX8545/MAX8546/MAX8548的输入范围从2.7V至28V，不需要任何额外的偏置电压。输出电压可以在0.8V至0.83 x VIN范围内精确地调节。这些器件可以提供高达95%的效率。通过监测低端MOSFET的RDS(ON)提供无损耗的短路保护与限流保护。MAX8545与MAX8548的电流限制阈值为320mV，MAX8546的电流限制阈值为165mV。所有器件在短路情况下具有限流能力、可有效降低功耗。用集电极开路或低电容、漏极开路器件将COMP/EN引脚拉低，可以使所有器件关断。

MAX8545/MAX8546工作在300kHz下，MAX8548工作在100kHz。MAX8545/MAX8546/MAX8548可配合低成本的铝电解电容使用。输入欠压锁存能够防止芯片工作在电源饱和的状态下，从而避免外部MOSFET过热。内部软启动功能可以抑制浪涌电流。这些器件采用节省空间的10引脚µMAX®封装。

关键特性

以下关键特性由Maxim美信半导体提供：

2.7V至28V输入范围

折返短路保护

无需额外的偏置电源

0.8V至0.83 x VIN输出

最高95%的效率

低成本的外部器件

无需检流电阻

全部采用n沟道MOSFET设计

自适应栅极驱动器可以消除穿通

无损耗的过流与短路保护

300kHz开关频率(MAX8545/MAX8546)

100kHz开关频率(MAX8548)

与MAX1967引脚兼容

热关断

热门应用

电缆调制解调器与路由器

台式计算机与台式笔记本

图形卡与视频电源

网络电源

笔记本电脑坞站电源

PCI Express®电源

机顶盒

电信电源
