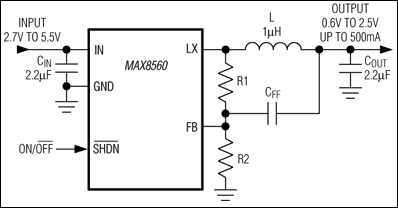

MAX8560 - 典型电路框图：
Maxim美信半导体芯片：
- MAX6711MEXS+T - 集成电路（IC） > 电源管理（PMIC） > 监控器
- DS275S+T&R - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- MAX4531EWP+T - 集成电路（IC） > 接口 > 模拟开关，多路复用器，解复用器
- MAX4038ETA+T - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- MAX25239AFFB/VY+ - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DS4000KI/WBGA - 集成电路（IC） > 时钟/定时 > 可编程定时器和振荡器
- MAX5732BUTN+T - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- MAX8650EEG+ - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- MAX4519CPD - 集成电路（IC） > 接口 > 模拟开关，多路复用器，解复用器
- DS3232MZ+TRL - 集成电路（IC） > 时钟/定时 > 实时时钟
- MAX7321ATE+T - 集成电路（IC） > 接口 > I/O 扩展器
- MAX16922ATPK/V+ - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- MAX4331EUA - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- MAX5484EUD+T - 集成电路（IC） > 数据采集 > 数字电位计
- MAX25249BATPE/VY+ - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性 + 开关
- MAX196ACAI+ - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- DS17485S-3+ - 集成电路（IC） > 时钟/定时 > 实时时钟
- MAX6389XS22D2+T - 集成电路（IC） > 电源管理（PMIC） > 监控器
- MAX821LUS+T - 集成电路（IC） > 电源管理（PMIC） > 监控器
- MAX8903DETI+T - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
MAX8560 - 4MHz、500mA同步降压型DC-DC转换器，薄型SOT和TDFN封装
MAX8560是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX8560是4MHz、500mA同步降压型DC-DC转换器，薄型SOT和TDFN封装，本站介绍了MAX8560的封装应用图解、特点和优点、功能等，并给出了与MAX8560相关的Maxim元器件型号供参考。
MAX8560 - 4MHz、500mA同步降压型DC-DC转换器，薄型SOT和TDFN封装 - DC-DC开关调节器 - 首款4MHz、降压型DC-DC转换器，能够以高于90%的效率提供500mA电流，采用SOT23和TDFN封装 - 美信半导体
产品概述
MAX8560/MAX8561/MAX8562降压型DC-DC转换器优化用于那些优先考虑小尺寸和高效率的应用。它们利用专有的滞回PWM控制方案，即以固定频率转换且可调整到4MHz，允许用户牺牲部分效率来换取更小的外部元件。输出电流保证可达500mA，同时静态电流仅40µA (典型)。
内部同步整流大大提高了效率，并省去了常规降压型转换器中所必需的外部肖特基二极管。内部的软启动功能限制了浪涌电流，降低了对输入电容的要求。MAX8561具有逻辑控制的输出电压，而MAX8562驱动外部旁路FET。
MAX8560采用5引脚薄型SOT23封装。MAX8561/MAX8562采用节省空间的3mm x 3mm、8引脚薄型DFN封装。
关键特性
热门应用
