MAX8686 - 单相/多相、降压型、DC-DC转换器，每相可提供高达25A的电流

MAX8686是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX8686是单相/多相、降压型、DC-DC转换器，每相可提供高达25A的电流，本站介绍了MAX8686的封装应用图解、特点和优点、功能等，并给出了与MAX8686相关的Maxim元器件型号供参考。

MAX8686 - 单相/多相、降压型、DC-DC转换器，每相可提供高达25A的电流 - DC-DC开关调节器 - 可编程相屏蔽功能大大提高负载降低条件下的效率 - 美信半导体

产品概述

MAX8686电流模式同步整流PWM降压调节器内置MOSFET，工作电压范围：4.5V至20V，可产生0.7V至5.5V可调输出电压，每相可提供高达25A的电流。

MAX8686采用峰值电流检测模式，开关频率调节范围为300kHz至1MHz。可调限流门限允许针对具体应用的负载电流进行优化。可通过外部检流电阻限制电感电流或利用电感进行无损电流检测。折返式限流和打嗝式限流可降低过载或短路情况下的功耗，故障排除后可自动恢复工作。

MAX8686即使在输出存在预偏置电压时也能够实现单调启动。此外，还提供可调节的软启动，实现受控开启过程。MAX8686内置精度为1%的基准，所提供基准输入用于支持更高精度的外部基准，实现电压追踪设计(如DDR存储器供电)。

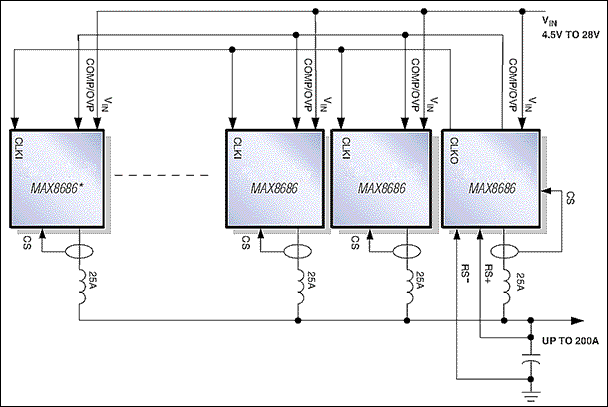

MAX8686可以将8路输出并联使用，实现真正的多相模式，以提供高达200A的输出电流。此工作模式下，满载时器件各相的电流均衡度达到10%。轻载时，MAX8686支持可编程换相操作，提高系统效率。

MAX8686的其它功能包括使能输入和用于电源排序的电源就绪(POK)指示。MAX8686还具有过压闭锁保护，可在输出电压大于额定电压的120%时开启低边MOSFET。MAX8686提供增强散热的40引脚、6mm x 6mm TQFN封装。

关键特性

以下关键特性由Maxim美信半导体提供：

工作电压范围4.5V至20V

基准电压在整个温度范围内的精度为1%

基准输入(REFIN)用于输出跟踪或系统基准电压

开关频率300kHz至1MHz可调

内置MOSFET，单相/多相工作模式可提供高达25A/200A电流

可调节限流

输出电压单调启动(预偏置)

输出可源出、吸入电流

可调节软启动

热过载保护

输出过压保护

增强散热的40引脚、6mm x 6mm TQFN封装(4W)

热门应用

DDR存储器

模块替代产品

网络设备

POL电源

服务器

电信设备
