MAX8893A - 用于多媒体应用处理器的µPMIC，3.0mm x 2.5mm WLP封装

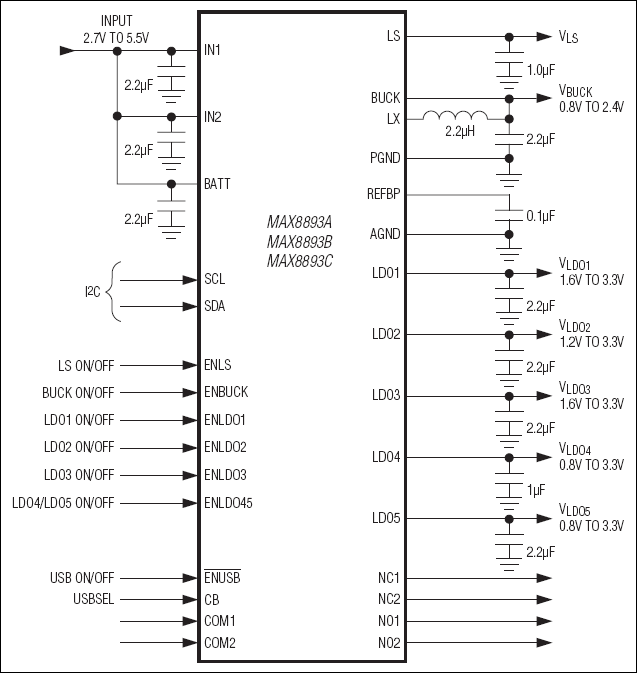

MAX8893A是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX8893A是用于多媒体应用处理器的µPMIC，3.0mm x 2.5mm WLP封装，本站介绍了MAX8893A的封装应用图解、特点和优点、功能等，并给出了与MAX8893A相关的Maxim元器件型号供参考。

MAX8893A - 用于多媒体应用处理器的µPMIC，3.0mm x 2.5mm WLP封装 - DC-DC开关调节器 - 高度集成的µPMIC，用于多媒体处理器IC供电，提供高速USB开关 - 美信半导体

产品概述

MAX8893A/MAX8893B/MAX8893C电源管理集成电路(PMIC)设计用于包括手机在内的多种便携式设备。该系列PMIC包含一个高效率降压型DC-DC转换器、带可编程输出电压的5路低压差线性稳压器(LDO)、单独的上电/断电控制输入、一个负载开关以及一个USB高速开关。器件能够在较低的空载电流下保持高效率，小尺寸3.0mm x 2.5mm WLP封装使器件理想用于便携式设备。

降压型DC-DC转换器采用专有的4MHz、滞回PWM控制架构，可采用超小尺寸的外部元件。内置同步整流电路有效提高了效率，并省去了传统降压转换器所需的外部肖特基二极管。输出电压可通过I²C串行接口进行编程，输出电流可达500mA。

LDO1、LDO4和LDO5具有低至45µVRMS的输出噪声，100mA下压差仅为100mV，可分别提供高达300mA、150mA和200mA的连续输出电流。LDO2和LDO3可提供300mA连续输出电流并具有极低的地电流。所有LDO的输出电压都可通过I²C串行接口进行编程。提供三种标准版本的PMIC，对应于不同的LDO默认上电电压(请参考完整数据资料的表1)。

MAX8893A/MAX8893B/MAX8893C采用3.0mm x 2.5mm、30焊球WLP封装。

关键特性

以下关键特性由Maxim美信半导体提供：

高效率降压转换器

保证500mA输出电流

高达4MHz开关频率

0.8V至2.4V可编程输出电压

上升速率可编程的动态电压调整

3路输出电压可编程的低噪声LDO

2路输出电压可编程的低电源电流LDO

低导通电阻负载开关

USB高速开关带有±15kV ESD保护

所有调节器和开关均带有独立的使能控制

I²C串行接口

所有LDO均具有过流保护和热保护

3.0mm x 2.5mm x 0.64mm、30焊球WLP封装

热门应用

蜂窝手机

智能电话与PDA
