MAX8973A - 9A、三相、降压型开关稳压器

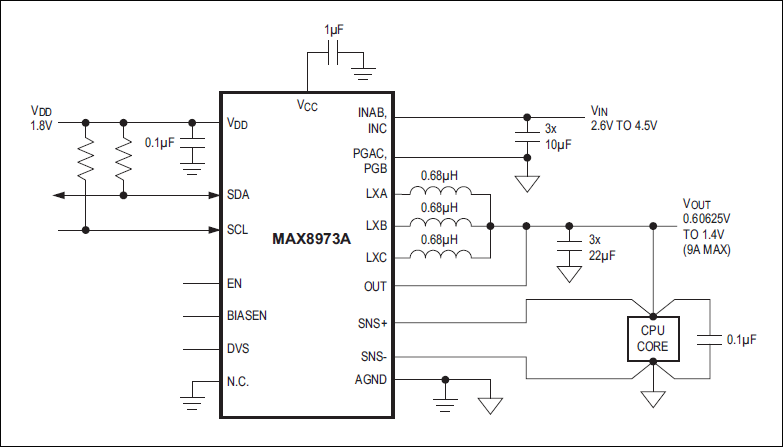

MAX8973A是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX8973A是9A、三相、降压型开关稳压器，本站介绍了MAX8973A的封装应用图解、特点和优点、功能等，并给出了与MAX8973A相关的Maxim元器件型号供参考。

MAX8973A - 9A、三相、降压型开关稳压器 - DC-DC开关调节器 - 以其良好性能因素，满足新一代智能手机提高的设计需求 - 美信半导体

产品概述

MAX8973A为高效率、三相、DC/DC、降压型开关稳压器，提供最高9A输出电流，占用很小的电路板面积，具有优异的瞬态响应。每相均工作在2MHz固定频率，允许使用较小的磁性元件。Maxim Integrated拥有专利的旋转相位扩频算法优化了低输出电流下的工作效率。软件可选择强制PWM模式，使器件工作在固定频率；或在轻载下工作在跳脉冲模式，提高效率。三电感架构减小了外部元件尺寸，并可降低纹波电流。MAX8973A工作在2.6V至4.5V输入电压范围。

I²C 3.0兼容串口支持高达3.4MHz的时钟速率，用于控制稳压器的关键参数，例如输出电压、输出摆率以及开/关状态。输出电压可设置在0.60625V至1.4V，步长为6.25mV。默认输出电压由工厂设置。EN输入控制使能或禁止输出，DVS引脚独立于串口选择两种不同的输出电压。

全差分远端检测保证高精度调节负载点直流电压。在整个电源和温度范围内输出总误差小于0.8% @ 1.2V输出。处理器处于空闲状态(轻载)时，输出纹波通常小于输出电压设置的1%；中等和轻载时，通常小于0.5%。

其它功能包括：可降低浪涌电流的内部软启动控制电路、保证电压调节的单调性、提供过流保护和过温保护。MAX8973A工作在-40°C至+85°C扩展级温度范围，采用超小尺寸WLP封装。

关键特性

以下关键特性由Maxim美信半导体提供：

高达9A输出电流

3.6VIN、1.2VOUT时，峰值效率高于91%

旋转相位扩频将轻载时的效率最大化

0.5%输出精度@1.2V输出

在整个电源和温度范围，确保0.8%输出精度@1.2V输出

增强瞬态响应功能，在负载变化较大的条件下确保输出电压跌落最小

关闭转换器时，软启动恢复输出电容的电荷

可编程VOUT：0.60625V至1.4V (6.25mV步长)

启动时进入预偏置输出

3.4MHz I²C 3.0兼容串行接口

每相均工作在固定2MHz PWM开关频率

每相采用小尺寸电感(< 1µH)

过流、短路和热保护

热门应用

智能电话

平板电脑

超极本
