产品概述

MAX9174/MAX9175是670MHz低抖动、低扭曲的1:2分割器，尤其适合于保护切换、环回、时钟和数据分配。这些器件具有1.0ps(RMS) (最大)的超低随机抖动，保证在那些定时误差极为敏感的高速链路中可靠工作。

MAX9714具有安全失效的LVDS输入和LVDS输出。MAX9175接收任何差分输入(CML/LVDS/LVPECL)，提供LVDS输出。控制掉电输入，可以将输出置为高阻。当输入处于开路、无驱动短路或无驱动终端匹配时，MAX9174的安全失效电路驱动输出为高电平。MAX9175具有偏置电路，在输入开路时驱动高电平输出。掉电输入兼容于标准的LVTTL/LVCMOS逻辑，并且掉电输入可以承受-1V的下冲和VCC + 1V的过冲。MAX9174/MAX9175提供10引脚µMAX和10引脚、底盘裸露的薄型QFN封装，工作于+3.3V单电源，工作温度范围-40°C至+85°C。

关键特性

以下关键特性由Maxim美信半导体提供：

670MHz时，最大1.0ps(RMS)抖动

800Mbps数据速率时，最大80ps(P-P)抖动

+3.3V工作电源

LVDS安全失效输入(MAX9174)

任意输入电平(MAX9175)包括差分CML/LVDS/LVPECL

断电时，输入能够承受-1.0V至VCC + 1.0V的电压

低功耗CMOS设计

10引脚µMAX和薄型QFN封装

-40°C至+85°C的工作温度范围

符合ANSI TIA/EIA-644 LVDS标准

IEC 61000-4-2第4级ESD保护

热门应用

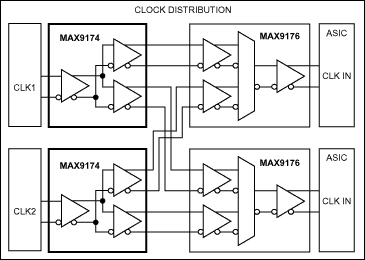

时钟分配

环回

保护开关
