MAX11602 - 2.7V至3.6V和4.5V至5.5V、低功耗、4/8/12通道、2线串口、8位ADC

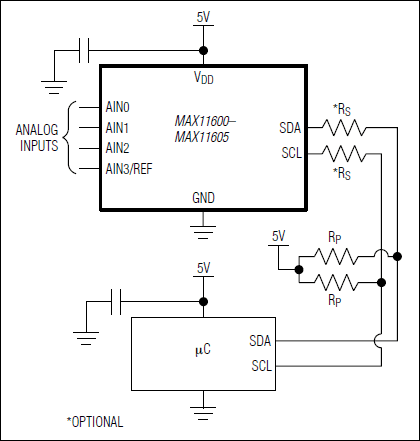

MAX11602是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX11602是2.7V至3.6V和4.5V至5.5V、低功耗、4/8/12通道、2线串口、8位ADC，本站介绍了MAX11602的封装应用图解、特点和优点、功能等，并给出了与MAX11602相关的Maxim元器件型号供参考。

MAX11602 - 2.7V至3.6V和4.5V至5.5V、低功耗、4/8/12通道、2线串口、8位ADC - 数据转换器和采样-保持电路 - 功耗最低、尺寸最小、I²C接口、4/8/12通道ADC，内置基准 - 美信半导体

产品概述

MAX11600–MAX11605低功耗、8位、多通道模数转换器(ADC)带有内部采样/保持(T/H)电路、电压基准、时钟以及I²C兼容2线串行接口。这些器件采用单电源供电，在最大188ksps采样率下仅消耗350µA的电流。AutoShutdown™功能在转换间歇关断器件，在低吞吐率时将电源电流降至1µA以下。MAX11600/MAX11601分别提供4个模拟输入通道，MAX11602/MAX11603分别提供8个模拟输入通道，MAX11604/MAX11605则提供了12个模拟输入通道。模拟输入可通过软件配置为单极性或双极性、以及单端或伪差分工作模式。

满量程模拟输入范围由内部基准或者外部连接的1V至VDD基准电压决定。MAX11601/MAX11603/MAX11605具有2.048V内部基准，MAX11600/MAX11602/MAX11604则具有4.096V的内部基准。

MAX11600/MAX11601采用8引脚SOT23封装，MAX11602–MAX11605则采用16引脚QSOP封装。MAX11600–MAX11605工作在扩展工业级温度范围(-40°C至+85°C)。关于10位和12位版本的器件，请分别参考MAX11606–MAX11611以及MAX11612–MAX11617。

关键特性

以下关键特性由Maxim美信半导体提供：

高速I²C兼容串行接口

400kHz快速模式

1.7MHz高速模式

单电源

2.7V至3.6V (MAX11601/MAX11603/MAX11605)

4.5V至5.5V (MAX11600/MAX11602/MAX11604)

内部基准

2.048V (MAX11601/MAX11603/MAX11605)

4.096V (MAX11600/MAX11602/MAX11604)

外部基准：1V至VDD

内部时钟

4通道单端或2通道伪差分(MAX11600/MAX11601)

8通道单端或4通道伪差分(MAX11602/MAX11603)

12通道单端或6通道伪差分(MAX11604/MAX11605)

内部FIFO带通道扫描模式

低功耗

188ksps下为350µA

75ksps下为110µA

10ksps下为8µA

关断模式下为1µA

软件可配置单极性/双极性

小尺寸封装

8引脚SOT23 (MAX11600/MAX11601)

16引脚QSOP (MAX11602–MAX11605)

热门应用

电池供电测试设备

手持式便携应用

医疗仪器

太阳能供电远端系统

系统监控
