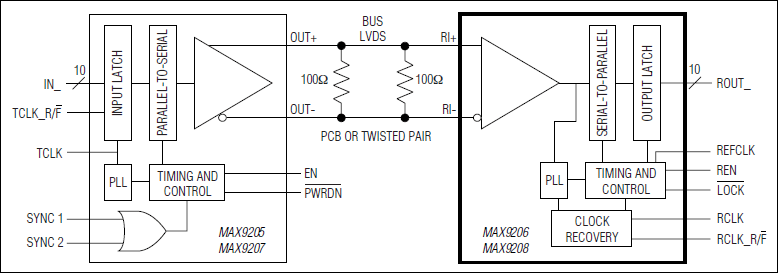

MAX9208 - 典型电路框图:
MAX9208典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX9208介绍
MAX9208 - 10位总线LVDS解串器

MAX9208是Maxim美信半导体公司的一款电平转换器产品,MAX9208是10位总线LVDS解串器,本站介绍了MAX9208的封装应用图解、特点和优点、功能等,并给出了与MAX9208相关的Maxim元器件型号供参考。

MAX9208 - 10位总线LVDS解串器 - 电平转换器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX9206/MAX9208解串器将高速串行BLVDS数据流转换位10位宽度的并行LVCMOS/LVTTL数据和时钟。解串器与串行器配对使用,如MAX9205/MAX9207串行器,完成将10位宽度的并行数据转换为串行BLVDS信号。串行器/解串器组合减少了互连线、简化了PCB布线和缩小了电路板尺寸。

MAX9206/MAX9208通过电路板线或双绞线,接收串行数据的速度分别高达450Mbps和600Mbps。这些器件结合了频率锁相、位锁相和帧锁相,以产生并行速率时钟和并行对齐的10位数据。串行器消除了并行总线的时钟至数据和数据至数据扭曲。

电源关断模式将典型的电源电流降低至600µA以下。一旦上电(加上电源或驱动/PWRDN为高电平,MAX9206/MAX9208在收到同步信号或来自MAX9205/MAX9207的串行数据后,即可完成时钟锁相。输出使能端可以禁止输出,在保持锁相的前提下,将并行数据输出和恢复时钟输出置为高阻态。

MAX9206/MAX9208工作于+3.3V单电源,指定温度范围为-40°C至+85°C,MAX9206/MAX9208提供28引脚SSOP封装。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 单片解串器(对比SerDes),尤其适合于单向数据链路
  • 自动时钟恢复
  • 允许热插入和同步,无须终止系统运行
  • 额定速率的BLVDS串行输入,适合于点对点和总线应用
  • 快速伪随机锁相
  • 宽参考时钟输入范围
  • 16MHz至45MHz (MAX9206)
  • 40MHz至60MHz (MAX9208)
  • 720psP-P的高抖动承受能力(MAX9206)
  • 30mA的低电源电流(MAX9206工作于16MHz)
  • 10位并行LVCMOS/LVTTL输出
  • 高达600Mbps的数据吞吐率(MAX9208)
  • 可编程的输出选通边沿
  • 引脚兼容于DS92LV1212A和DS92LV1224
  • 热门应用
  • 上/下路复用器
  • 背板与互连应用
  • 蜂窝电话基站
  • 数字交叉连接
  • DSLAM
  • 网络路由器和交换机
