当前位置:美信半导体 > > 美信芯片 >> MAX9234
MAX9234技术文档下载:
MAX9234技术文档产品手册下载

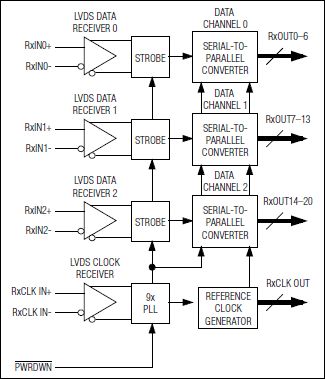

MAX9234 - 典型电路框图:
MAX9234典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX9234介绍
MAX9234 - 热插拔、21位、直流平衡、LVDS解串器

MAX9234是Maxim美信半导体公司的一款电平转换器产品,MAX9234是热插拔、21位、直流平衡、LVDS解串器,本站介绍了MAX9234的封装应用图解、特点和优点、功能等,并给出了与MAX9234相关的Maxim元器件型号供参考。

MAX9234 - 热插拔、21位、直流平衡、LVDS解串器 - 电平转换器 - 热插拔、完全集成的低抖动3位至21位、直流平衡LVDS解串器,可降低EMI - 美信半导体

产品概述

MAX9234/MAX9236/MAX9238可将三路LVDS串行输入解串为21路单端LVCMOS/LVTTL输出。随LVDS数据流接收到的并行LVDS时钟提供解串定时。输出具有独立的供电引脚,允许1.8V至5V的输出逻辑电平。这些器件均支持热插拔,允许动态频率编程。

MAX9234/MAX9236/MAX9238具有DC平衡特性,允许串行器和解串器之间通过AC耦合隔离。每个解串器对MAX9209/MAX9211/MAX9213/MAX9215串行器传输的数据进行解码。

MAX9234具有上升沿输出选通。MAX9236/MAX9238具有下降沿输出选通。MAX9234/MAX9236/MAX9238工作在DC平衡模式。

MAX9234/MAX9236可工作在8MHz至34MHz并行输入时钟,而MAX9238则工作在16MHz至66MHz时钟。低频器件(MAX9234/MAX9236)增大了单端输出的过渡时间,以降低EMI。LVDS输入符合ISO 10605 ESD规范,可承受±25kV的气隙放电和±8kV的接触放电。

MAX9234/MAX9236/MAX9238采用48引脚TSSOP封装,工作在-40°C至+85°C温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • DC平衡允许交流耦合,以实现更宽的输入共模电压范围
  • 动态频率编程
  • 工作频率范围
  • 8MHz至34MHz (MAX9234/MAX9236)
  • 16MHz至66MHz (MAX9238)
  • 下降沿输出选通(MAX9236/MAX9238)
  • 低速输出过渡可降低EMI (MAX9234/MAX9236)
  • /PWRDWN为低电平时输出处于高阻,允许共用总线
  • 具有5V容限的/PWRDWN输入
  • 无需外部元件的PLL
  • 高达1.386Gbps的吞吐量
  • 独立的输出电源引脚提供1.8V、2.5V、3.3V和5V逻辑接口
  • LVDS输入符合ISO 10605 ESD规范
  • LVDS输入符合ANSI TIA/EIA-644 LVDS标准
  • 小尺寸、48引脚、TSSOP封装
  • +3.3V主电源供电
  • -40°C至+85°C工作温度范围
  • 热门应用
  • 汽车DVD播放系统
  • 汽车导航系统
  • 数字复印机
  • 激光打印机
