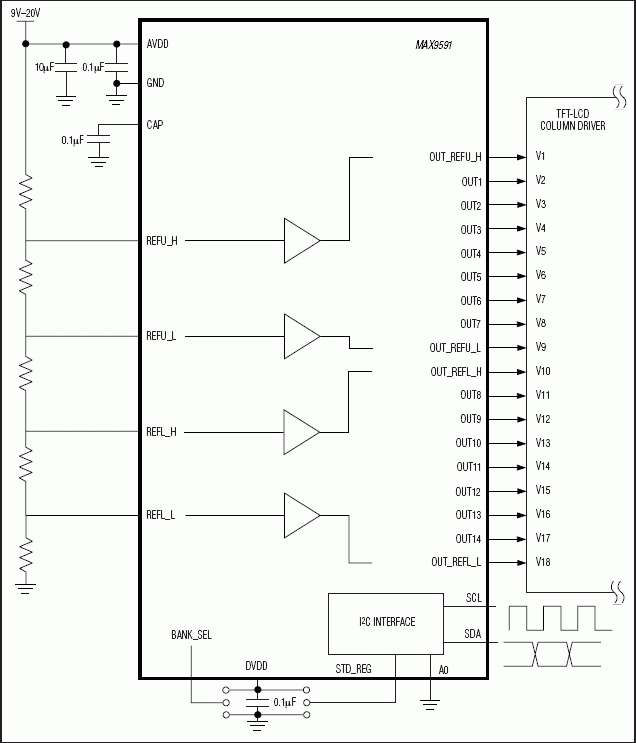

MAX9591 - 典型电路框图:
MAX9591典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX9591介绍
MAX9591 - 14通道可编程gamma基准缓冲器,为TFT-LCD显示器提供四路静态基准

MAX9591是Maxim美信半导体公司的一款显示器和LED电源产品,MAX9591是14通道可编程gamma基准缓冲器,为TFT-LCD显示器提供四路静态基准,本站介绍了MAX9591的封装应用图解、特点和优点、功能等,并给出了与MAX9591相关的Maxim元器件型号供参考。

MAX9591 - 14通道可编程gamma基准缓冲器,为TFT-LCD显示器提供四路静态基准 - 显示器和LED电源 - 可编程gamma缓冲器,提供列驱动器保护 - 美信半导体

产品概述

MAX9591提供14路可编程电压基准和4路静态电压基准,用于TFT-LCD显示器的gamma校正。所提供的两个寄存器组可用于存储两组gamma基准值。通过I²C接口对gamma值进行编程设置,并把结果保存在两个寄存器组,输出可在0.5µs内完成gamma基准值间的切换。

14路可编程基准电压平均分成7路上部电压和7路下部电压,分别用于LCD列驱动器的上部、下部gamma曲线。

每路gamma基准电压带有一个8位数模转换器(DAC)和与之对应的隔离缓冲器,确保系统稳定工作。因此,基准电压无需与LCD水平时序同步即可保持稳定。另外,每路缓冲器都能提供大电流,确保在临界电平和模板显示时具有稳定电压。

启动过程中基准电压与AVDD成比例上升,对寄存器编程设置之前,gamma缓冲器唤醒时处于高阻态。这样可保护LCD列驱动器使其免受大瞬态电流以及反向偏置条件的影响。

MAX9591采用38引脚TQFN封装,工作在-40°C至+85°C温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 20V (最大值)工作电压
  • 14路可编程基准电压
  • 4路静态基准电压
  • 独立的DAC
  • 每通道8位分辨率
  • 两个寄存器组用于存储两组gamma值
  • Gamma值之间可快速切换
  • 输出摆幅为100mV
  • 基准通道和DAC通道1、7、8和14上具有400mA峰值电流
  • DAC通道2–6、9–13上具有200mA峰值电流
  • 启动过程中的列驱动器保护
  • 热门应用
  • 工业参考电压发生器
  • TFT-LCD显示器
