MAX9717 - 低成本、单声道、1.4W BTL音频功率放大器

MAX9717是Maxim美信半导体公司的一款音频芯片产品，MAX9717是低成本、单声道、1.4W BTL音频功率放大器，本站介绍了MAX9717的封装应用图解、特点和优点、功能等，并给出了与MAX9717相关的Maxim元器件型号供参考。

MAX9717 - 低成本、单声道、1.4W BTL音频功率放大器 - 音频芯片 - 低成本扬声器放大器，为4Ω负载提供1.3W驱动，带有耳机检测功能，提供引脚兼容封装 - 美信半导体

产品概述

MAX9716/MAX9717音频功率放大器十分适用于带有内置扬声器的便携式音频设备。桥接负载(BTL)结构减少了使用外部元件的数量，同时提供高质量的音频信号重建。这两款器件都采用+5V单电源供电，在4Ω负载下能够给出1.4W的连续功率，总谐波失真(THD)小于1%。负载为8Ω时，它们的连续输出功率为1W。采用+3.0V单电源供电时，这两款器件对于8Ω负载可以提供350mW的连续功率。它们的增益既有可调的(MAX9716/MAX9717A)，也有增益内部固定为6dB、9dB和12dB的(MAX9717B/MAX9717C/MAX9717D)，这减少了使用元件的数量。

低功耗关断模式关闭了偏置产生电路和放大器，将静态电流消耗降低到10nA以内。这些器件采用Maxim业内领先的全面杂音抑制，减小了上电和关断时可听到的咔嗒噼噗声。

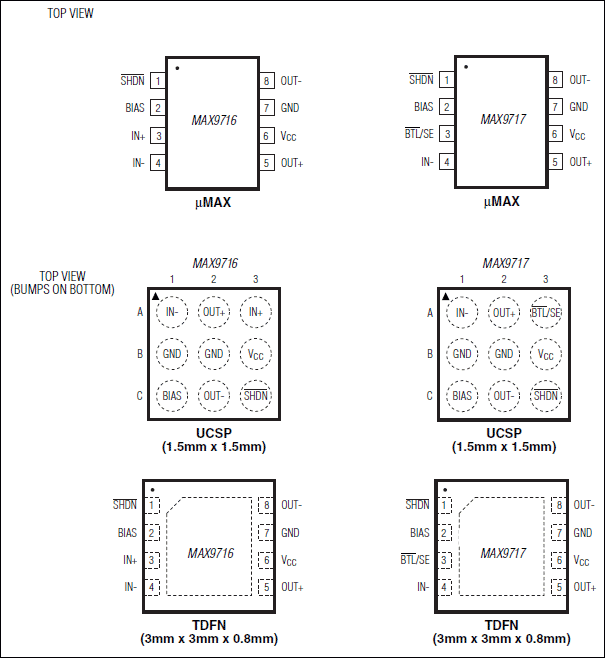

MAX9717有一个耳机检测输入(/BTL/SE)，它能够检测到耳机是否与器件相连。若相连，则关断BTL从驱动器和扬声器，把耳机作为单端负载进行驱动。MAX9716与LM4890引脚兼容，提供9焊球UCSP™、8引脚TDFN (3mm x 3mm)和8引脚µMAX®封装。MAX9717提供9焊球UCSP、8引脚TDFN和8引脚µMAX封装。两款器件都工作在-40°C至+85°C的宽温度范围内。

关键特性

以下关键特性由Maxim美信半导体提供：

2.7V至5.5V单电源供电

以1.4W驱动4Ω负载，THD+N仅有1%

10nA低功耗关断模式

在1kHz时73dB PSRR

上电/断电时无杂音

内部固定增益可减少元件数量(MAX9717B/C/D)

可调节增益(MAX9716/MAX9717A)

/BTL/SE输入可检测到耳机是否插入(MAX9717)

引脚兼容于LM4890 (MAX9716)

引脚兼容于TPA711 (MAX9717A)

采用紧凑、高散热效率的µMAX和TDFN (3mm x 3mm)封装

热门应用

移动电话

PDA

便携式设备
