MAX9796 - 2.3W、大功率、D类音频子系统，具有DirectDrive耳机放大器

MAX9796是Maxim美信半导体公司的一款音频芯片产品，MAX9796是2.3W、大功率、D类音频子系统，具有DirectDrive耳机放大器，本站介绍了MAX9796的封装应用图解、特点和优点、功能等，并给出了与MAX9796相关的Maxim元器件型号供参考。

MAX9796 - 2.3W、大功率、D类音频子系统，具有DirectDrive耳机放大器 - 音频芯片 - 业内尺寸最小的音频子系统，有效提高D类放大器输出功率，集成DirectDrive耳机放大器、3D立体声增强电路和3路输入的混合/复用器 - 美信半导体

产品概述

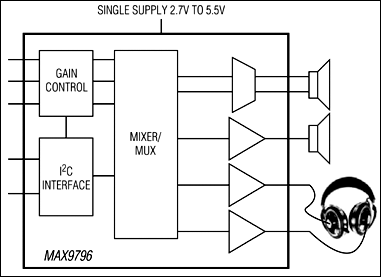

MAX9796集成有带单声道DirectDrive®接收放大器的高效D类、单声道功率放大器以及立体声DirectDrive耳机放大器。

Maxim的第3代、超低EMI、D类音频功率放大器以D类效率提供AB类的性能。MAX9796在5V电源供电时可为4Ω负载提供2.3W的驱动，同时效率高达80%。有源辐射限制电路和扩频调制可大大降低EMI，省去传统D类放大器所需的输出滤波。

MAX9796采用全差分结构、全桥输出并具有全面的咔嗒和噼噗声抑制功能。该器件利用灵活的、用户定义的混音器结构，包括输入混音器、音量控制和输出混音器。所有控制都通过I²C接口实现。

单声道接收放大器和立体声耳机放大器采用Maxim的DirectDrive结构，利用单电源产生以地为参考的输出，无需使用大容量隔直电容，节约成本、电路板空间并降低元件高度。

MAX9796提供36焊球UCSP™封装(3mm x 3mm)，工作于-40°C至+85°C扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

专有的扩频调制和有源辐射限制可大大降低EMI

多达3路立体声输入

2.3W单声道扬声器输出(4Ω，VDD = 5V)

50mW单声道接收器/立体声耳机输出(32Ω，VDD = 3.3V)

高PSRR (在217Hz处为68dB)

80%的效率(VDD = 3.3V，RL = 8Ω，POUT = 600mW)

I²C控制：输入配置、音量控制和输出模式

咔嗒和噼噗声抑制

低总谐波失真(0.03%，1kHz)

电流限制和热保护

提供节省空间的36焊球UCSP (3mm x 3mm)封装

热门应用

蜂窝电话

手持式游戏控制台

便携式多媒体播放器
