产品概述

MAX985/MAX986/MAX989/MAX990/MAX993/MAX994单/双/四微功耗比较器可低电压工作，输入输出可达满摆幅。工作电压范围为2.5V至5.5V，适用于采用3V和5V电源的系统。它们也可工作于±1.25V至±2.75V的双电源下。电流消耗仅为11µA，传输延迟时间为300ns。

典型输入偏置电流为1.0pA，典型输入失调电压为0.5mV。内部滞回可保证即使在慢输入信号下也能实现干净的输出切换。

独特的输出级设计可以限制开关时的电源浪涌电流，从根本上消除了电源扰动(普遍存在于其他类型的比较器)。MAX985/MAX989/MAX993具有推挽式输出级，可以吸收和源出电流。内部输出驱动器在推动8mA负载时输出能达到满摆幅。MAX986/MAX990/MAX994为开漏输出级，输出可被上拉超过VCC，最高可达到VEE以上6V。这些具有开漏输出的器件适用于电平转换器和双极至单端转换器。

单比较器MAX985可提供晶片级封装(UCSP™)，可显著缩减占用PCB的面积。单比较器MAX985/MAX986也提供5引脚SC70封装，双比较器MAX989/MAX990提供8引脚SOT23封装。

关键特性

以下关键特性由Maxim美信半导体提供：

低静态电流：11µA

2.5V至5.5V单电源供电

共模输入电压范围可超出电源250mV

300ns传输延迟

推挽式输出级吸收和源出电流能力达8mA (MAX985/MAX989/MAX993)

开漏输出电压可超过VCC (MAX986/MAX990/MAX994)

独特的输出级设计减小了输出切换电流，降低了总功耗

1MHz开关频率时，电源电流80µA

输入过驱动时不发生输出反相

提供节省空间的封装：

UCSP封装(MAX985)

SOT23封装(MAX985/MAX986/MAX989/MAX990)

µMAX®封装(MAX989/MAX990)

热门应用

数字线接收器

地/电源检测

IR接收器

电平转换器

移动通信

便携式电池供电系统

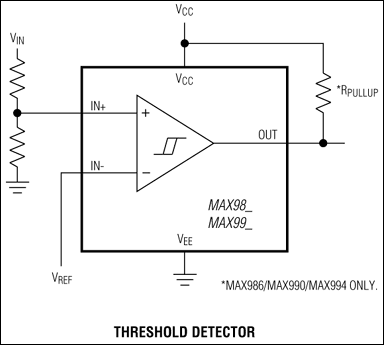

门限检测器

窗比较器

过零检测器
