产品概述

MXD1810–MXD1813/MXD1815–MXD1818是一系列微控制器(µP)复位电路，用来监测µP和数字系统的电源供电。应用在+2.5V/+3.0V/+3.3V (MXD1815–MXD1818)和+5V (MXD1810–MXD1813)系统中时，可以省去外部元件和免去系统调整，因此这些器件提供了极佳的电路可靠性和更低成本。

当电源电压VCC降至低于预设的阈值时，这些电路产生一个复位信号，该复位信号在VCC升高超过复位阈值以后还能继续保持至少100ms。当通过外部按钮开关将输出短暂下拉至地后，MXD1813/MAX1818也可将复位信号保持至少100ms。

MXD1812/MXD1817具有高有效推挽式RESET输出。MXD1810/MXD1815 (推挽式)和MXD1811/MXD1813/MXD1816/MD1818 (漏极开路)具有/RESET输出。漏极开路器件(MXD1811/MXD1813/MXD1816/MXD1818)具有与VCC相连的内部上拉电阻。MXD1813/MXD1818具有去抖动手动复位功能，如果/RESET引脚被拉低超过1.5µs，则产生复位信号。当用于启动手动复位时，/RESET将来自机械开关等器件的信号去抖动。对具有这种功能的器件，外部开关的释放会触发复位周期。

VCC降至+1V时，MXD1810–MXD1813/MXD1815–MXD1818仍能保证输出正确的逻辑状态。这些IC具有一个特殊设计的复位比较器，能够忽略VCC的快速瞬态变化。复位阈值设在+2.18V和+4.62V之间。这些小型、低功耗(4µA)器件非常适用于手持式设备。该系列的所有器件均采用节省空间的3引脚SC70和SOT23封装，额定温度范围为-40°C至+105°C。

关键特性

以下关键特性由Maxim美信半导体提供：

精密监视+2.5V、+3V、+3.3V，以及+5V电源电压

四种复位输出结构

工厂设定的复位阈值电压：2.18V、2.31V、2.55V、2.88V、3.06V、4.12V、4.37V、4.62V

额定温度范围内±2.5%的复位阈值精度

固定的复位延时：100ms (最小值)

确保RESET//RESET有效至VCC = +1V

带去抖的手动复位检测电路(MXD1813/MXD1818)

电源瞬态不敏感

无需外部元件

低功耗(4µA)

引脚兼容于DS181_系列产品(SOT23)

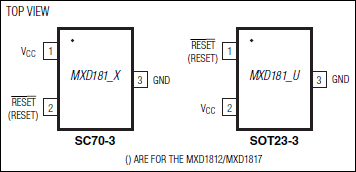

3引脚SC70和SOT23封装

热门应用

计算机与控制器

精确的µP与µC监控

智能仪表

便携式电池供电设备

打印机

机顶盒
