MAX6968串行接口LED驱动器提供8个开漏、恒流吸收、额定5.5V LED驱动器输出。MAX6968采用3V至5.5V电源供电。MAX6968和LED电源能以任意顺序上电。所有恒流输出均由一个外部电阻设置，每路最大55mA。MAX6968采用25Mb，工业标准4线串口进行控制。

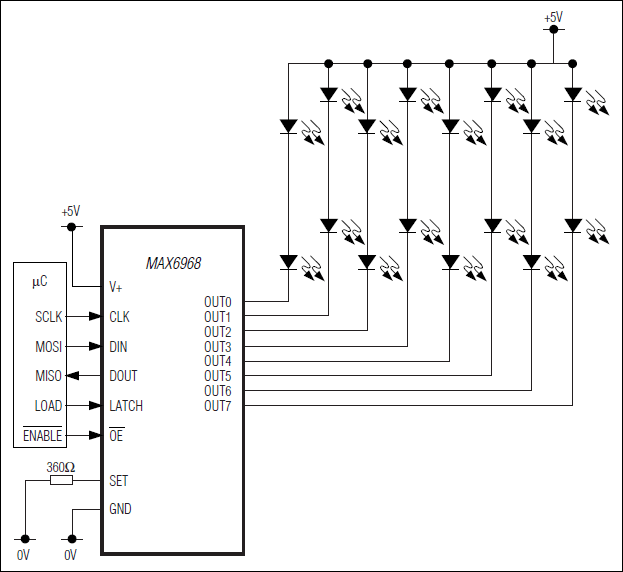

MAX6968采用工业标准的移位寄存器加锁存器形式的串口。数据通过数据输入DIN和时钟输入CLK移入驱动器的8位移位寄存器。8个时钟周期后，输入数据出现在输出DOUT上，此工作模式可实现多个MAX6968级联。锁存使能输入LE将移位寄存器的8位数据装入8位输出锁存器，以决定LED的开关。输出使能输入/OE控制所有8个输出的开关，其快速响应特性适合作为控制LED亮度的PWM输入。

对需要LED失效探测的应用，请参考MAX6977的数据资料，该器件可自动探测LED开路。

对需要看门狗定时器的安全应用，请参考MAX6978的数据资料，该器件的失效保护功能在串口停止工作超过1s后关闭输出。

MAX6968系列移位寄存器加锁存器形式的LED驱动器共有12个型号。该系列包括8端口和16端口两种类型，具有5.5V或36V额定LED输出，部分型号具有LED开路检测和看门狗功能。所有型号均由3V至5.5V电源供电，工作在-40°C至+125°C的温度范围。
