MAX11166 - 16位、500ksps/250ksps、内置基准的±5V SAR ADC，TDFN封装

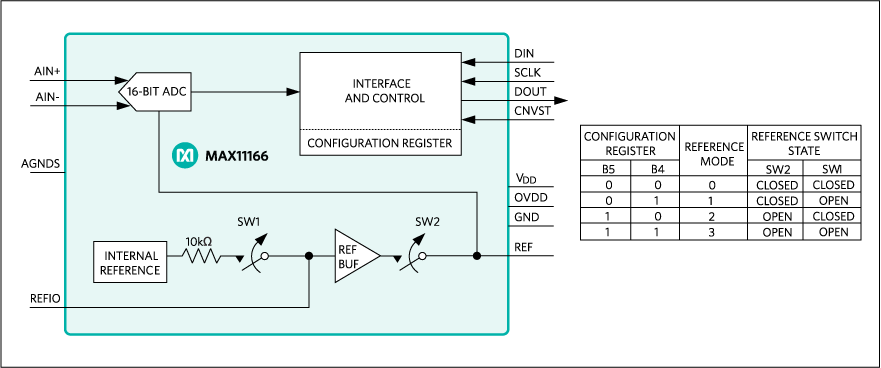

MAX11166是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX11166是16位、500ksps/250ksps、内置基准的±5V SAR ADC，TDFN封装，本站介绍了MAX11166的封装应用图解、特点和优点、功能等，并给出了与MAX11166相关的Maxim元器件型号供参考。

MAX11166 - 16位、500ksps/250ksps、内置基准的±5V SAR ADC，TDFN封装 - 数据转换器和采样-保持电路 - 业内尺寸最小的16位ADC，支持真正的±5V双极性输入 - 美信半导体

产品概述

MAX11166/MAX11167 16位、500ksps/250ksps、SAR ADC具有优异的交流和直流性能，真正的双极性输入范围，尺寸小，带有内部基准。MAX11166/MAX11167采用单5V电源工作，可测量±5V (10VP-P)输入范围。拥有专利的电荷泵结构允许直接采样高阻信号源。MAX11166/MAX11167集成可选的6ppm/°C基准，带内部缓冲器，节约外部基准成本和空间。

ADC达到93dB SNR和-105dB THD。MAX11166/MAX11167保证16位无失码和±0.5 LSB (最大值) INL。

MAX11166/MAX11167利用SPI兼容串行接口进行通信，工作在2.5V、3V、3.3V或5V逻辑电平。串行接口能够以菊花链形式并联多个ADC，以用于多通道应用，以及提供忙碌指示选项，简化系统同步和定时。

MAX11166/MAX11167采用12引脚、3mm x 3mm、TDFN封装，工作在-40°C至+85°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

高精度，适用于直流和交流应用

16位分辨率，无失码

SNR：92.6dB

THD：-105dB @ 10kHz

±0.5 LSB INL (典型值)

±0.2 LSB DNL (典型值)

内部基准和基准缓冲器，节约成本和电路板空间

6ppm/°C，典型值

微小、12引脚、3mm x 3mm、TDFN封装

双极性±5V模拟输入范围，节省外部信号调理

单电源ADC，低功耗

5V模拟电源

2.3V至5V数字电源

26.4mW @ 500ksps

1µA关断模式

500ksps吞吐率(MAX11166)

250ksps吞吐率(MAX11167)

无流水线延时/延迟

灵活的工业标准串行接口，节省I/O引脚

SPI/QSPI™/MICROWIRE®/DSP兼容

热门应用

自动测试设备

数据采集系统

工业控制系统/处理控制

医疗仪表
