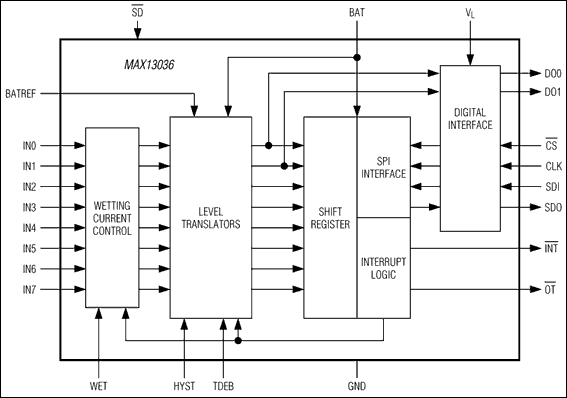

MAX13036 - 典型电路框图:
MAX13036典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX13036介绍
MAX13036 - 汽车触点监测器和电平转换器

MAX13036是Maxim美信半导体公司的一款保护器产品,MAX13036是汽车触点监测器和电平转换器,本站介绍了MAX13036的封装应用图解、特点和优点、功能等,并给出了与MAX13036相关的Maxim元器件型号供参考。

MAX13036 - 汽车触点监测器和电平转换器 - 保护器 - 汽车触点监视器及电平转换器,用于监测远端开关,仅消耗17µA电源电流 - 美信半导体

产品概述

MAX13036汽车触点监控及电平转换器对8路远程机械开关进行监控和去抖动,如果某个开关的状态改变则给出中断信号(/NT)。通过SPI™接口读取状态寄存器可获得各开关的状态,任意开关可通过写命令寄存器来禁止其产生中断信号。其中的4个开关输入为接地开关(IN0–IN3),其他4个开关(IN4–IN7)分为2组,可编程为接地或者接电池电源的开关。2个开关输入(IN0,IN1)具有直接电平转换输出(DO0,DO1),可用于PWM或其他定时信号。

开关输入门限为加在BATREF端电压的50%。门限迟滞由HYST端连接到地的外部电阻设置。MAX13036为每个闭合的开关提供可调的湿电流,以清洁暴露在恶劣环境中的机械性开关触点。

MAX13036使用加在BAT端的+6V至+26V电池电压工作。一个独立的+2.7V至+5.5V逻辑电源输入(VL)设置接口电压。MAX13036提供5mm x 5mm的28脚TQFN封装,工作于-40°C至+125°C温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • +6V至+26V工作电压范围
  • BAT端可承受+42V电压
  • 输入可承受反向电池电压
  • VL存在时可承受动态电池电压跌落
  • 扫描模式下超低工作电流17µA (典型)
  • 电阻可调的开关迟滞
  • CMOS兼容逻辑输出(最低值+2.7V)
  • 内置开关去抖动
  • 中断输出
  • 瞬态免疫
  • 高模块性
  • 热保护
  • 无外部元件时,IN0–IN7具有±8kV HBM ESD保护
  • 2路输入(IN0,IN1)可编程为直接输出
  • 4路输入(IN4–IN7)可编程设置为BAT或GND相关的开关
