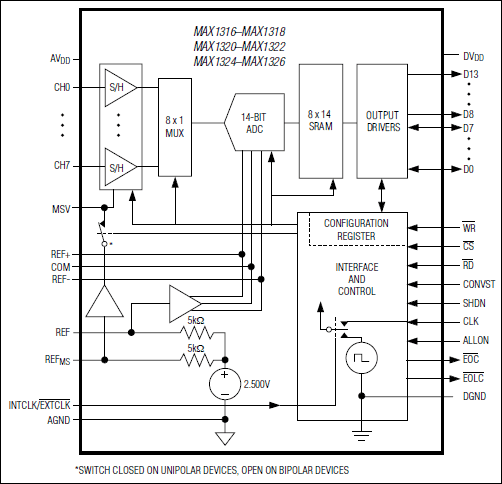

MAX1322 - 典型电路框图：

Maxim美信半导体芯片：

MAX1322 - 8/4/2通道、14位、同时采样ADC，提供±10V、±5V或0至+5V模拟输入范围

MAX1322是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1322是8/4/2通道、14位、同时采样ADC，提供±10V、±5V或0至+5V模拟输入范围，本站介绍了MAX1322的封装应用图解、特点和优点、功能等，并给出了与MAX1322相关的Maxim元器件型号供参考。

MAX1322 - 8/4/2通道、14位、同时采样ADC，提供±10V、±5V或0至+5V模拟输入范围 - 数据转换器和采样-保持电路 - 8通道/4通道/2通道、14位、同时采样ADC，提供±10V、±5V或0至+5V模拟输入范围 - 美信半导体

产品概述

MAX1316–MAX1318/MAX1320–MAX1322/MAX1324–MAX1326是14位模数转换器(ADC)，提供2、4或8个输入通道。独立的采样/保持(T/H)电路为每一通道提供同时采样。MAX1316/MAX1317/MAX1318具有0至+5V输入范围，±6.0V故障容限输入；MAX1320/MAX1321/MAX1322具有±5V输入范围，±16.5V故障容限输入；MAX1324/MAX1325/MAX1326具有±10V输入范围，±16.5V故障容限输入。这些ADC可在2µs内转换2个通道，在3.8µs内转换8个通道，8通道转换时吞吐率为每通道250ksps。其他的功能包括10MHz的T/H输入带宽、内部时钟、内部(+2.5V)或外部(+2.0V至+3.0V)基准以及省电模式。

16.6MHz、14位双向并行接口提供转换结果，并可接受数字配置输入。

这些器件工作于+4.75V至+5.25V模拟电源和单独的+2.7V至+5.25V数字电源，总电源电流消耗仅为50mA。

这些器件采用48引脚TQFP封装，工作在-40°C至+85°C扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

8/4/2通道14位ADC

±1.5 LSB INL，±1 LSB DNL，无失码

90dBc SFDR，-86dBc THD，76.5dB SINAD，输入频率100kHz时SNR为77dB

每通道均有片内T/H电路

10ns孔径延时

50ps通道间T/H匹配

快速转换

单通道1.6µs以内

2通道1.9µs以内

4通道2.5µs以内

8通道3.7µs以内

高吞吐率

单通道：每通道526ksps

2通道：每通道455ksps

4通道：每通道345ksps

8通道：每通道250ksps

灵活的输入范围

0至+5V (MAX1316/MAX1317/MAX1318)

±5V (MAX1320/MAX1321/MAX1322)

±10V (MAX1324/MAX1325/MAX1326)

无需校准

14位、高速并行接口

内部或外部时钟

+2.5V内部基准或+2.0V至+3.0V外部基准

+5V模拟电源，+3V至+5V数字电源

46mA模拟电源电流(典型值)

1.6mA数字电源电流(最大值)

关断和省电模式

48引脚TQFP封装(尺寸7mm x 7mm)

热门应用

多相电机控制

功率因数监测与修正

电网同步

振动与波形分析
