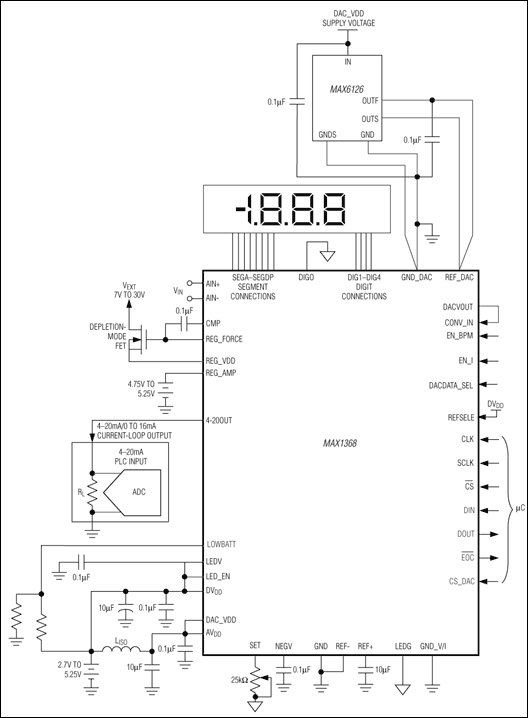

MAX1366是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1366是微控制器接口、4.5位/3.5位面板仪表，4-20mA输出，本站介绍了MAX1366的封装应用图解、特点和优点、功能等，并给出了与MAX1366相关的Maxim元器件型号供参考。

MAX1366 - 微控制器接口、4.5位/3.5位面板仪表，4-20mA输出 - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX1366/MAX1368低功耗、4.5位/3.5位面板表，内置Σ-Δ模/数转换器(ADC)、LED显示驱动器、电压输出的数/模转换器(DAC)和4–20mA(或0至16mA)电流驱动器。

MAX1366/MAX1368模拟输入电压范围可编程设置为±2V或±200mV。MAX1368用于驱动3.5位(±1999计数)显示器， MAX1366用于驱动4.5位(±19,999计数)显示器。ADC输出可直接驱动LED显示器和电压DAC，进而驱动4–20mA (或0至16mA)电流环输出。

在标准模式下，0至16mA/4–20mA电流环输出以±2V或±200mV的模拟输入驱动远程面板表显示器、数据记录仪以及其它工业控制器。此外，MAX1366/MAX1368还具有更多的灵活性，可直接访问ADC转换结果、DAC输出和V/I转换器输入。

Σ-Δ ADC省去了双斜率ADC面板表电路所需的外部精密积分电容、自动调零电容、晶体振荡器、电荷泵及其它电路。片上模拟输入和基准缓冲器可以与高阻信号源直接连接。出色的共模抑制和数字滤波对50Hz和60Hz电源噪声具有高于100dB的抑制能力。其它功能包括数据保持、峰值检测以及过量程和欠量程检测。

MAX1366/MAX1368需要一个2.7V至5.25V电源和一个4.75V至5.75V的V/I电源以及7V至30V电流环电源。该系列器件采用节省空间(7mm x 7mm)的48引脚TQFP封装，工作在扩展级(-40°C至+85°C)温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

微控制器(µC)接口，数字面板表

20位Σ-Δ ADC

4.5位分辨率(±19,999计数，MAX1366)

3.5位分辨率(±1999计数，MAX1368)

无需积分/自动调零电容器

100MΩ输入阻抗

±200mV或±2.000V输入范围

LED显示器驱动

共阴极7段LED驱动器

可编程LED电流(0至20mA)

2.5Hz刷新速率

输出DAC和电流驱动

±15位DAC和14位线性V/I转换器

可选择0至16mA或4–20mA电流输出

单极性/双极性模式

±50µA零值输出，±40ppmFS/°C (典型值)

±0.5%增益误差，±25ppmFS/°C (典型值)

独立的7V至30V电源输入，用于电流环输出

2.7V至5.25V ADC/DAC电源电压

4.75V至5.25V V/I转换器电源电压

内部2.048V基准或外部基准

SPI™/QSPI™/MICROWIRE™兼容的串行接口

48引脚、7mm x 7mm TQFP封装

热门应用

自动测试设备(ATE)

数据采集系统

数字万用表

数字面板表

数字电压表

工业过程控制
