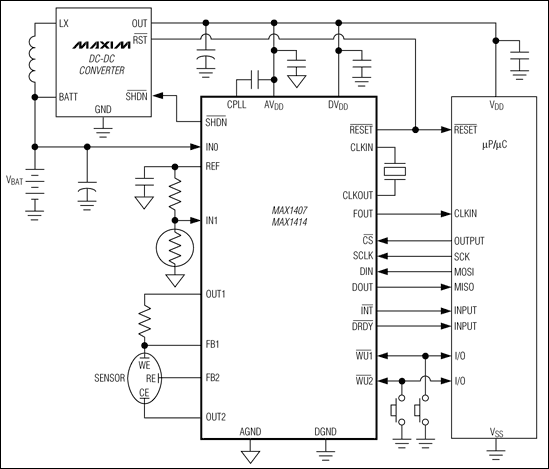

MAX1409是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1409是低功耗、16位、多通道DAS，内置电压基准、10位DAC及RTC，本站介绍了MAX1409的封装应用图解、特点和优点、功能等，并给出了与MAX1409相关的Maxim元器件型号供参考。

MAX1409 - 低功耗、16位、多通道DAS，内置电压基准、10位DAC及RTC - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX1407/MAX1408/MAX1409/MAX1414系列为低功耗、通用的、多通道数据采集系统(DAS)，这些器件针对低功耗应用而优化。所有器件的工作于+2.7V至+3.6V单电源，工作模式下耗电最大为1.15mA，休眠模式下耗电仅2.5µA。

MAX1407/MAX1408/MAX1414提供用于ADC的差分8:1输入多路复用器、可编程三态数字输出、关断外部电源的输出以及ADC数据就绪输出。MAX1408具有八个辅助模拟输入，而MAX1407/MAX1414包括四个辅助模拟输入和两个10位加载/感应DAC。另外，MAX1414具有用于信号检测比较器的50mV门限滞回，其它器件具有0mV门限滞回。 MAX1409为20引脚的DAS，带有一个用于ADC的差分4:1输入多路复用器、一路辅助模拟输入以及一个10位加载/感应DAC。

MAX1407/MAX1408/MAX1414提供节省空间的28引脚SSOP封装、MAX1409提供20引脚SSOP封装。

关键特性

以下关键特性由Maxim美信半导体提供：

在待机、空闲及工作模式下供电范围为+2.7V至+3.6V (休眠模式下可降低到1.8V)

工作模式下电源电流为1.15mA

休眠模式下电源电流为2.5µA (唤醒、RTC以及电压监视器有效)

多通道16位Σ-Δ ADC

±1.5 LSB (典型值)积分非线性

30Hz或60Hz连续转换率

缓冲或无缓冲模式

+1/3、+1或+2V/V的增益

单极性或双极性模式的片内失调校准

10位加载/感应DAC

缓冲输出1.25V、18ppm/°C (典型值)的带隙基准输出

与SPI™/QSPI™或MICROWIRE™标准兼容的串口

系统支持功能

RTC (有效至9999)与闹钟

高频PLL时钟输出(2.4576MHz)

+1.8V和+2.7V /RESET及电源电压监视器

信号检测比较器

中断发生器(/INT和/DRDY)

三态数字输出

唤醒电路

28引脚SSOP (MAX1407/MAX1408/MAX1414)或20引脚SSOP (MAX1409)封装

热门应用

自动测试设备(ATE)

数据采集

工业控制系统

医疗仪器

便携式设备

机器人技术
