MAX1436B - 八路、12位、40Msps、1.8V ADC，串行LVDS输出

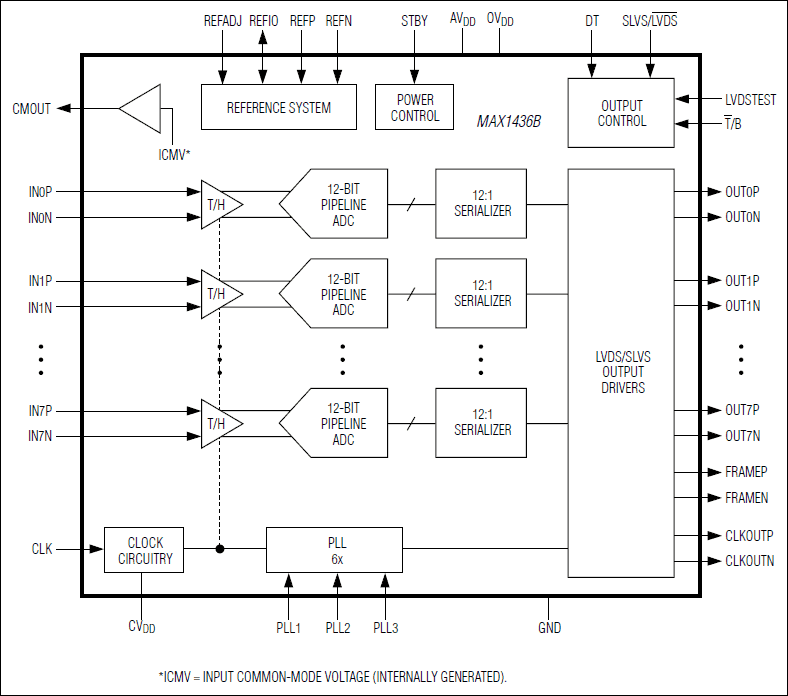

MAX1436B是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1436B是八路、12位、40Msps、1.8V ADC，串行LVDS输出，本站介绍了MAX1436B的封装应用图解、特点和优点、功能等，并给出了与MAX1436B相关的Maxim元器件型号供参考。

MAX1436B - 八路、12位、40Msps、1.8V ADC，串行LVDS输出 - 数据转换器和采样-保持电路 - 高密度、超低功耗、八通道、12位ADC，提供节省空间的串行LVDS接口 - 美信半导体

产品概述

MAX1436B是一款八通道、12位模数转换器(ADC)，具有全差分输入，采用流水线架构，可对全差分信号通道进行数字误差校正。该ADC针对要求低功耗、高动态性能的医学成像设备和数字通信应用进行了优化。MAX1436B采用1.8V单电源供电，功耗仅为743mW (每通道93mW)，输入频率5.3MHz时，信噪比(SNR)可达69.9dB (典型值)。为了进一步降低功耗，MAX1436B还为空闲周期提供低功耗关断模式。

MAX1436B的内部1.24V精密带隙基准设定了ADC的满量程输入范围。其灵活的基准架构允许使用外部基准，以满足更高精度或不同差分输入电压范围的应用要求。该基准架构专门针对低噪声进行了优化。

一个单端时钟用来控制转换过程。内部占空比均衡器可在较大范围内补偿时钟占空比的变化。片上PLL可生成高速串行低电压差分信号(LVDS)的时钟。

MAX1436B的串行LVDS自对齐输出包括数据、时钟以及帧对齐信号。输出数据采用二元补码或二进制格式表示。

MAX1436B提供最大40Msps采样速率。请参考数据资料中的Pin-Compatible Versions列表，获取更高速率的转换器。该器件提供带裸焊盘的小型14mm x 14mm x 1mm, 100引脚TQFP封装，工作在扩展工业级温度范围(-40°C至+85°C)。

关键特性

以下关键特性由Maxim美信半导体提供：

优异的动态性能

5.3MHz时，SNR为69.9dB

5.3MHz时，SFDR为96dBc

95dB通道隔离度

超低功耗

每通道93mW (正常工作)

从待机状态下快速唤醒只需200µs

串行LVDS输出

引脚选择LVDS/SLVS (可变低压信号)模式

LVDS输出支持最长30英寸FR-4背板连接

针对数字信号完整性的测试模式

全差分模拟输入

差分输入电压范围宽达1.4VP-P

片内1.24V精密带隙基准

时钟占空比均衡器

紧凑、带裸焊盘的100引脚TQFP封装

可提供评估板(请定购MAX1436BEVKIT)

热门应用

仪表

多路通信

超声和医学成像
