MAX15022 - 双路、4A/2A、4MHz、降压型DC-DC调节器，提供双LDO控制器

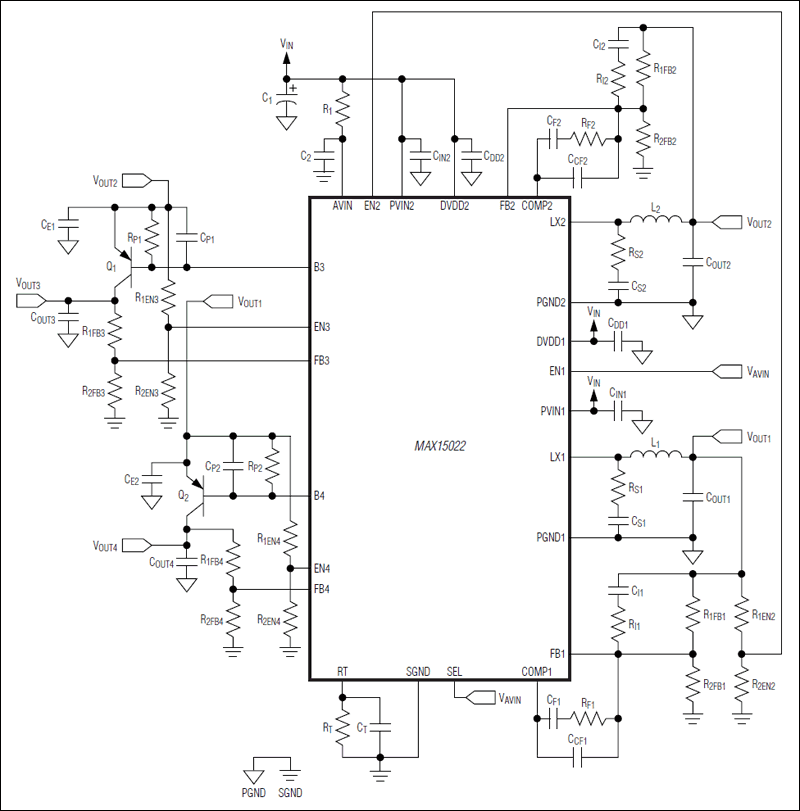

MAX15022是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX15022是双路、4A/2A、4MHz、降压型DC-DC调节器，提供双LDO控制器，本站介绍了MAX15022的封装应用图解、特点和优点、功能等，并给出了与MAX15022相关的Maxim元器件型号供参考。

MAX15022 - 双路、4A/2A、4MHz、降压型DC-DC调节器，提供双LDO控制器 - DC-DC开关调节器 - 4MHz、双通道同步整流调节器，能够提供4A/2A电流，采用小尺寸5mm x 5mm封装 - 美信半导体

产品概述

MAX15022是带有双LDO控制器的双通道、脉宽调制(PWM)降压型DC-DC调节器。该器件工作在2.5V至5.5V输入电压范围，每通道输出电压可在0.6V与输入电压(VAVIN)之间调节。MAX15022采用双LDO控制器，能够提供高达4A (调节器1)和2A (调节器2)的输出电流，LDO控制器用于驱动两个外部PNP晶体管，提供两路额外的输出。该器件还能够在500kHz至4MHz之间调节开关频率，从而在尺寸和性能之间进行平衡，实现优化设计。

MAX15022采用具有外部补偿功能的电压模式控制架构，提供优异的噪声抑制，并可灵活选择电感值和电容类型。两路开关调节器可工作在180°错相模式，能够大大降低输入波纹电流的RMS，减小输入旁路电容的尺寸。

在上电和掉电过程中，MAX15022具有跟踪(同步/比例)或排序功能。上电排序时，器件能够无干扰地进入预偏置输出。

此外，器件还可提供带有滞回的欠压锁定和数字软启动/软停止功能，上电和断电过程中无脉冲干扰。保护功能包括无损耗逐周期限流、打嗝模式输出短路保护以及过热关断。

MAX15022提供节省空间的5mm x 5mm、28引脚TQFN-EP封装，工作于-40°C至+125°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

2.5V至5.5V电压输入范围

双通道同步降压调节器

内部开关实现4A和2A输出电流

180°错相工作

输出电压可调范围为0.6V至VAVIN

双LDO控制器

无损耗逐周期电流检测

外部补偿提供最大灵活性

数字软启动和软停止实现跟踪

排序过程中，数字软启动可进入预偏置负载

排序或同步/比例跟踪

500kHz至4MHz可编程开关频率

热关断和“打嗝式”短路保护

30µA关断电流

100%最大占空比

节省空间(5mm x 5mm)的28引脚TQFN封装

热门应用

汽车多媒体设备

多电压供电

网络/电信

以太网供电(PoE) IP电话

RFID读卡器
