    当前位置：美信半导体 > > 美信芯片 >> MAX14777
    MAX14777技术文档下载：
    MAX14777技术文档产品手册下载

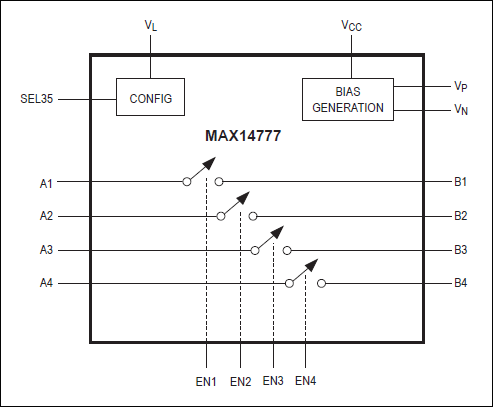

    MAX14777 - 典型电路框图：
    MAX14777典型电路框图
    承诺原装正品
    专营Maxim美信，真正优化您的供应链
    Maxim产品 - MAX14777介绍
    MAX14777 - 四通道、-15V至+35V超摆幅模拟开关

    MAX14777是Maxim美信半导体公司的一款保护器产品，MAX14777是四通道、-15V至+35V超摆幅模拟开关，本站介绍了MAX14777的封装应用图解、特点和优点、功能等，并给出了与MAX14777相关的Maxim元器件型号供参考。

    MAX14777 - 四通道、-15V至+35V超摆幅模拟开关 - 保护器 - 业内首款四通道SPST超摆幅开关，简化系统供电 - 美信半导体

    产品概述

    MAX14777八通道SPST开关支持超摆幅模拟信号切换，采用3.0V至5.5V单电源供电。器件开关可选择-15V/+35V或-15V/+15V模拟信号范围。每路开关具有独立的控制输入，允许独立切换，可替代无需电气隔离的光继电器。

    IC的导通电阻为10Ω (最大值)，9mΩ (典型值)RON平坦度，导通漏电流低至50nA (+85°C时的最大值)。为最大程度地保证信号完整性，器件在整个共模电压范围内维持这一性能。每路开关在各方向均可承载高达60mA (最大值)的连续电流。

    MAX14777采用20引脚(4mm x 4mm) TQFN封装，工作在-40°C至+105°C温度范围。

    关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • 简单灵活的电路板设计
  • 采用3.0V至5.5V单电源供电，可处理-15V/+35V超摆幅(Beyond-the-Rails™)信号范围
  • 可选择-15V/+15V信号范围以降低电流损耗
  • 每路开关允许通过最大60mA电流
  • 1.62V至5.5V逻辑接口
  • 高性能10Ω RON (最大值)
  • 150mΩ (最大值)RON平坦度
  • TA = +85°C时，导通漏流为±50nA (最大值)
  • 节省电路板面积
  • 小尺寸20引脚TQFN封装(4mm x 4mm)
  • -40°C至+105°C工作温度范围
    • 热门应用
  • 4–20mA开关
  • ATE系统
  • 工业测量系统
  • 仪表系统
