MAX15005 - 4.5V至40V输入、用于汽车电子的反激/boost/SEPIC电源控制器

MAX15005是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX15005是4.5V至40V输入、用于汽车电子的反激/boost/SEPIC电源控制器，本站介绍了MAX15005的封装应用图解、特点和优点、功能等，并给出了与MAX15005相关的Maxim元器件型号供参考。

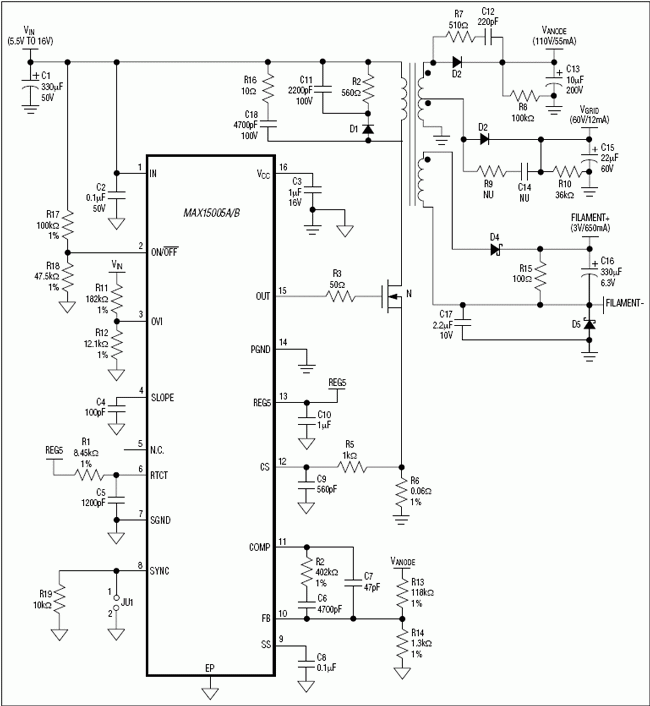

MAX15005 - 4.5V至40V输入、用于汽车电子的反激/boost/SEPIC电源控制器 - DC-DC开关调节器 - 汽车VFD电源，启动后可工作在低至2.5V的输入电压，为VFD提供输出过压保护 - 美信半导体

产品概述

MAX15004A/B/MAX15005A/B是高性能、电流模式PWM控制器，可工作于4.5V至40V (抛负载)汽车级输入电压范围。如果VCC由外部偏置电压供电，启动后输入电压可以降低到2.5V。该控制器集成了所有实现固定频率隔离/非隔离电源所需的控制模块。围绕MAX15004/MAX15005可以便利的设计通用boost、flyback、forward和SEPIC拓扑的变换器。

电流模式控制架构可提供优异的线路瞬态响应和逐周期限流，同时可简化频率补偿。可编程斜率补偿可进一步简化设计。60ns快速限流响应时间和低至300mV的限流门限使得控制器适用于高效、高频DC-DC变换器。该器件包含一个内部误差放大器以及精度为1%的基准，便于实现初级稳压单端flyback变换器或非隔离变换器。

转换频率可由外部阻容网络设置为15kHz至500kHz (MAX15004A/B为1MHz)。MAX15004A/B/MAX15005A/B提供了一个SYNC输入，可与外部时钟同步。MAX15004A/B的FET驱动器最大占空比为50%。通过选取适当的RT和CT组合，可设置MAX15005A/B的最大占空比。

输入电源的启动电压由输入欠压锁定(ON//OFF)设置，并可用于关断变换器使总的关断电流降低至10µA。保护措施包括周期性和打嗝式限流，输出过压保护和过热关断。

MAX15004A/B/MAX15005A/B提供节省空间的16引脚TSSOP封装和热增强型16引脚TSSOP-EP封装。所有器件都可工作于-40°C至+125°C汽车级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

宽输入电压范围工作：4.5V至40V

工作电压低至2.5V (使用自举VCC偏置)

电流模式控制

限流门限电压低至300mV，精度为5%

内置误差放大器和精度为1%的基准

开关频率可通过RC编程，精度为4%

开关频率可调范围：15kHz至500kHz (MAX15004A/B为1MHz)

外部频率同步

最大占空比50% (MAX15004)或可调(MAX15005)

可编程斜率补偿

10µA关断电流

逐周期和打嗝式限流保护

过压和过热关断保护

从-40°C至+125°C汽车级温度范围

16引脚TSSOP或16引脚热增强型TSSOP-EP封装

经过AEC-Q100认证

热门应用

汽车

隔离型反激、正激，非隔离型SEPIC、升压转换器

真空管荧光灯显示器(VFD)电源
