MAX15015 - 1A、4.5V至40V输入buck转换器，提供50mA辅助LDO稳压器

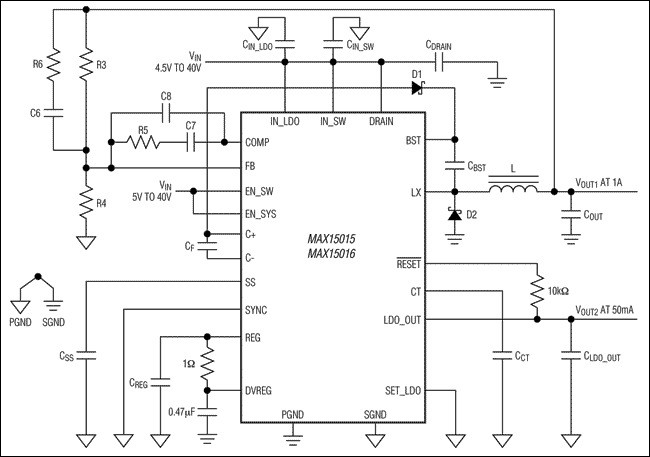

MAX15015是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX15015是1A、4.5V至40V输入buck转换器，提供50mA辅助LDO稳压器，本站介绍了MAX15015的封装应用图解、特点和优点、功能等，并给出了与MAX15015相关的Maxim元器件型号供参考。

MAX15015 - 1A、4.5V至40V输入buck转换器，提供50mA辅助LDO稳压器 - DC-DC开关调节器 - 汽车buck调节器，IQ低至50mA的LDO稳压器，可用作常备电源，能够工作在冷启动和抛负载条件下 - 美信半导体

产品概述

MAX15014–MAX15017包含一个降压DC-DC变换器和一个50mA、低静态电流低压差(LDO)稳压器。LDO稳压器非常适合为汽车应用中的不关断电路供电。MAX15015/MAX15016的DC-DC变换器输入电压范围为4.5V至40V，而MAX15014/MAX15017为7.5V至40V。

DC-DC变换器的输出电压可调范围为1.26V至32V，可提供最大1A负载电流。这些器件采用前馈电压模式控制方案，在高压开关环境中可以提供良好的抗噪声性能，还提供外部补偿允许在较宽的范围内灵活选择电感值和电容类型。按照选用的器件型号，开关频率在内部固定为135kHz和500kHz。此外，通过SYNC输入，开关频率还可与外部时钟信号同步。通过自动切换到脉冲模式，可以提高轻载效率。软启动时间可由外部电容调整。DC-DC转换器可独立于LDO被禁止，从而把静态电流降低到47µA (典型值)。

LDO线性稳压器可工作于5V至40V电压范围，并且能够保证提供50mA负载电流。器件输出电压可预设为5V (MAX1501_A)或3.3V (MAX1501_B)。此外，输出电压还可通过外部电阻分压器从1.5V至11V进行调整。LDO部分还具有可调整延时周期的/RESET输出。保护功能包括逐周期限流、打嗝式短路保护和过热关断。所有器件都提供节省空间的高功率(2.86W)、36引脚TQFN封装，额定工作于-40°C至+125°C汽车级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

结合有DC-DC转换器和低静态电流LDO稳压器

1A DC-DC转换器可工作于4.5V至40V (MAX15015/MAX15016)或7.5V至40V (MAX15014/MAX15017)

开关频率为135kHz (MAX15014/MAX15016)或500kHz (MAX15015/MAX15017)

50mA LDO稳压器可独立于DC-DC转换器工作于5V至40V

在LDO打开、DC-DC转换器关闭时，静态电流为47µA

系统关断电流为6µA

频率同步输入

关断/使能输入

软起动时间可调

具有可编程延迟时间的开漏/RESET输出

过热关断和输出短路保护

节省空间的(6mm x 6mm)热增强型36引脚TQFN封装

热门应用

移动无线装置

导航系统
