MAX15037 - 2.2MHz、3A buck或boost转换器，集成高边开关

MAX15037是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX15037是2.2MHz、3A buck或boost转换器，集成高边开关，本站介绍了MAX15037的封装应用图解、特点和优点、功能等，并给出了与MAX15037相关的Maxim元器件型号供参考。

MAX15037 - 2.2MHz、3A buck或boost转换器，集成高边开关 - DC-DC开关调节器 - 2.2MHz高开关频率、DC-DC转换器，驱动电流高达3A - 美信半导体

产品概述

MAX15036/MAX15037高频、DC-DC转换器，集成n沟道功率MOSFET，可向负载提供高达3A的电流。MAX15036带有内部功率MOSFET，用于异步buck或boost拓扑结构的电源。MAX15037设计用于同步buck拓扑结构电源。这两款器件可工作在4.5V至5.5V或5.5V至23V输入电压，各转换器的开关频率通过外部电阻在200kHz至2.2MHz之间编程。带有峰值电流限制的电压模式架构能够稳定工作在高达2.2MHz的开关频率。MAX15036包括一路时钟输出，用于驱动另一路DC-DC转换器180°错相工作；另外还包含一路上电复位(/RESET)输出。MAX15037包括一路电源就绪输出和同步整流驱动，可驱动buck转换器配置下的外部低边MOSFET，以实现高效率。

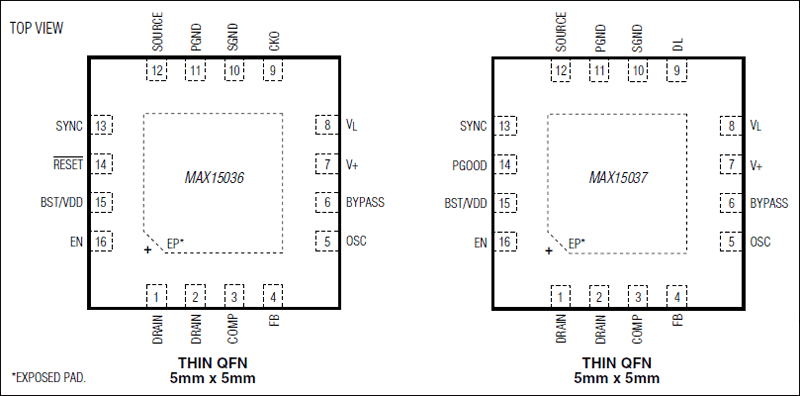

MAX15036/MAX15037采用峰值限流提供过流保护，另外还具有热关断功能，为负载点稳压提供高度可靠、紧凑的电源。其它特性还包括同步模式、内部数字软启动以及使能输入。MAX15036/MAX15037采用增强散热的16引脚TQFN (5mm x 5mm)封装，工作在-40°C至+125°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

4.5V至5.5V或5.5V至23V输入电压范围

输出电压可调：低至0.6V (降压)或高至28V (升压)

3A输出电流

同步整流驱动器输出(MAX15037)，可实现更高效率

200kHz至2.2MHz范围的电阻可编程开关频率

外部同步及使能(导通/关断)控制输入

时钟输出用于驱动第二路转换器180°错相工作(MAX15036)

集成的150mΩ高边n沟道功率MOSFET

上电复位输出(MAX15036)/电源就绪输出(MAX15037)

短路保护(降压)/最大占空比限制(升压)

热关断保护

增强散热的16引脚TQFN封装，可耗散2.7W功率

热门应用

汽车无线装置电源

IP电话/WLAN接入点

服务器与网络

xDSL调制解调器电源
