Maxim产品 - MAX17082介绍
MAX17082 - 双相、Quick-PWM控制器,用于Intel IMVP6+/6.5 CPU

MAX17082是Maxim美信半导体公司的一款DC-DC开关调节器产品,MAX17082是双相、Quick-PWM控制器,用于Intel IMVP6+/6.5 CPU,本站介绍了MAX17082的封装应用图解、特点和优点、功能等,并给出了与MAX17082相关的Maxim元器件型号供参考。

MAX17082 - 双相、Quick-PWM控制器,用于Intel IMVP6+/6.5 CPU - DC-DC开关调节器 - 用于Intel IMVP-6+/6.5 CPU供电的双相控制器,支持Montevina/Calpella平台 - 美信半导体

产品概述

MAX17021/MAX17082/MAX17482为两相/单相、交错控制Quick-PWM™降压型VID电源控制器,用于笔记本电脑的CPU供电。真正的错相工作架构降低了对输入纹波电流的要求和输出电压纹波,同时简化了元件选择和电路板布局。Quick-PWM控制技术能够瞬时响应负载电流的快速阶跃变化。有源电压定位降低了功耗以及对大容量输出电容的要求,并可对钽电容、聚合物电容或陶瓷电容等大容量输出电容进行理想的电压定位补偿。

摆率控制器能够实现VID码之间的受控转换、受控的软启动和软关断以及受控地退出挂起状态。基于热敏电阻的温度传感器提供可编程的热故障报警输出(/VRHOT)。电流监测输出(IMON)提供与CPU功耗成比例的模拟输出电流(MAX17082/MAX17482)。当检测到任意输出欠压、过压(MAX17021/MAX17082)或热故障时,将关断控制器。电压调节器电源就绪(PWRGD)输出用于指示输出电压是否处于稳压范围。另外,MAX17021/MAX17082/MAX17482具有真差分电流检测和相位就绪(PHASEGD)输出,指示相位不平衡故障。

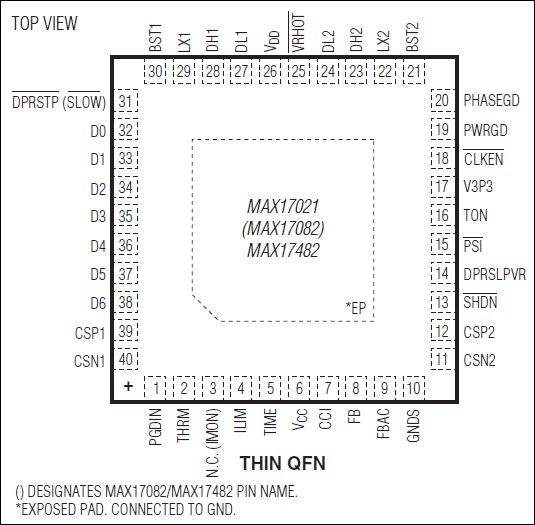

MAX17021满足IMVP-6+规范,MAX17082/MAX17482符合IMVP-6.5的要求。MAX17021/MAX17082/MAX17482采用5mm x 5mm、40引脚TQFN封装。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 单相/双相Quick-PWM控制器
  • MAX17021支持IMVP-6+ (Montevina)
  • MAX17082/MAX17482支持IMVP-6.5 (Calpella)
  • 在整个输入电压、负载、工作温度范围内保持±0.5%的VOUT精度
  • 7位0至1.50V VID控制
  • 动态相位选择有助于优化工作/休眠模式下的效率
  • 瞬态相位重叠允许减小输出电容
  • 内置自举开关
  • 增益可调的有源电压定位技术
  • 200kHz至800kHz可编程开关频率
  • 精确的电流平衡和限流
  • 可调节的输出摆率控制
  • 电源就绪、时钟使能以及热故障输出
  • 相位电流不平衡故障输出
  • 驱动大功率同步整流MOSFET
  • 4V至26V电池输入电压范围
  • 输出欠压和热故障保护
  • 输出过压保护(MAX17021/MAX17082)
  • 软启动和软关断
  • 热门应用
  • 刀片式服务器
  • IMVP-6+/IMVP-6.5核电源
  • 多相CPU核电源
  • 笔记本电脑/台式计算机
  • 电压定位,降压型转换器
