MAX1993 - Quick-PWM降压型控制器，带有电感饱和保护和动态输出电压

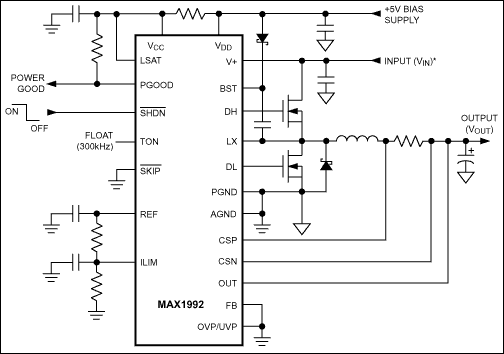

MAX1993是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX1993是Quick-PWM降压型控制器，带有电感饱和保护和动态输出电压，本站介绍了MAX1993的封装应用图解、特点和优点、功能等，并给出了与MAX1993相关的Maxim元器件型号供参考。

MAX1993 - Quick-PWM降压型控制器，带有电感饱和保护和动态输出电压 - DC-DC开关调节器 - Quick-PWM降压控制器，具有电感饱和保护，可动态调节输出电压 - 美信半导体

产品概述

MAX1992/MAX1993脉宽调制(PWM)控制器提供高效率，出色的瞬态响应和较高的直流输出精度。该器件降压高电池电压，产生笔记本电脑所需的低压CPU核电源或芯片组/RAM电源。

Maxim专有的Quick-PWM™快速响应、固定导通时间的PWM控制模式可以轻松地处理宽输入/输出电压比，并对负载瞬变提供100ns的持续导通时间，同时保持相对固定的开关频率。其具备驱动较大同步整流MOSFET的能力提高了电源转换效率。通过串接在输出上的检流电阻，提供了电流检测，以保证可靠的过载和电感饱和保护。另一种方式，控制器还可以检测只流过同步整流器上的电流，或采用无损耗电感电流检测，以达到最低的功率消耗。

一次buck转换允许MAX1992/MAX1993直接从高电池电压降压，以达到尽可能高的转换效率；另一种方式，工作于更高开关频率的两次转换(降压电源来自其它系统电源，而不是电池)允许尽可能小的物理尺寸。

MAX1992提供CPU内核、芯片组、DRAM或其他低至0.7V的电源。MAX1993提供芯片组，以及那些要求动态可调输出电压的图像处理器内核电源。MAX1993提供用于有源终端匹配总线的跟踪输入电源。MAX1992/MAX1993采用24引脚薄型QFN封装，且具有可选的过压/欠压保护。

对于要求具有电感饱和保护、外部基准输入和动态可调输出电压的双路降压PWM控制器，请参考MAX1540/MAX1541的数据资料。

关键特性

以下关键特性由Maxim美信半导体提供：

电感饱和保护

精确的电流限制

超高效率

具有100ns负载阶跃响应的Quick-PWM

MAX1992

1.8V/2.5V固定输出，或0.7V至5.5V可调输出

MAX1993

外部基准输入

动态可调的输出电压(0.7V至5.5V)

突变过程中可选的电源就绪和故障屏蔽

在整个电源输入和负载范围内，达到了±1% VOUT精度

2至28V电池电压输入范围(VIN)

200/300/450/600kHz开关频率

过压/欠压保护方式

1.7ms数字软启动

驱动大功率同步整流FET

2V ±0.7%基准输出

电源就绪区间比较器

热门应用

1.8V与2.5V电源

有源端接总线(MAX1993)

核/IO电源，可低至0.7V

具有动态电压核的CPU/芯片组/GPU

DDR存储器端接(MAX1993)

笔记本电脑
