MAX2023 - 高动态范围、直接上/下变频转换器，提供1500MHz至2500MHz正交调制/解调

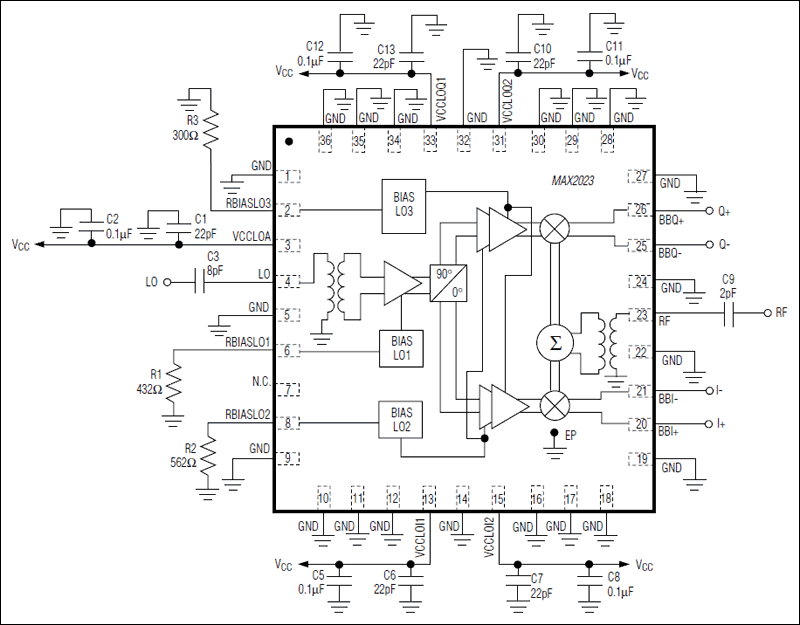

MAX2023是Maxim美信半导体公司的一款无线与RF产品，MAX2023是高动态范围、直接上/下变频转换器，提供1500MHz至2500MHz正交调制/解调，本站介绍了MAX2023的封装应用图解、特点和优点、功能等，并给出了与MAX2023相关的Maxim元器件型号供参考。

MAX2023 - 高动态范围、直接上/下变频转换器，提供1500MHz至2500MHz正交调制/解调 - 无线与RF - 高线性度、低噪声1.5GHz至2.3GHz ZIF调制器/解调器，为DCS/PCS EDGE BTS发送器提供零中频直接变换架构 - 美信半导体

产品概述

MAX2023为低噪声、高线性度、直接上变频/下变频正交调制/解调器，可应用于单载波与多载波1500MHz至2300MHz DCS 1800/PCS 1900 EDGE、cdma2000®、WCDMA和PHS/PAS基站。直接变频结构与传统的基于中频(IF)的二次变频系统相比具有一定优势，可以显著降低发送器或接收器的成本，减少元件的数量并降低功率损耗。

MAX2023不仅具有出色的线性度和噪声指标，还具有非常高的器件集成度。该器件包含两个用于调制、解调同相和正交信号的匹配无源混频器，两个本振(LO)混频放大驱动器和一个LO正交分相器。同时还集成了非平衡变压器，支持单端RF和LO连接。此外，内部匹配的基带输入可直接与发送DAC接口，无需昂贵的I/Q缓冲放大器。

MAX2023采用+5V单电源供电，提供紧凑的36引脚TQFN封装(6mm x 6mm)，底部带有裸焊盘。在-40°C至+85°C范围内确保电气特性。

关键特性

以下关键特性由Maxim美信半导体提供：

1500MHz至2500MHz RF频率范围

功率可调：外部电流设置电阻提供器件低功耗/低性能工作模式选项

36引脚、6mm x 6mm的TQFN小型封装，具有高隔离度

调制器工作：

POUT = +6dBm，偏移600kHz处，符合GSM的杂散辐射指标：-75dBc

+23.5dBm的典型OIP3

+61dBm的典型OIP2

+16dBm的典OP1dB

-54dBm的典型LO泄漏

48dBc的典型边带抑制

-165dBc/Hz的输出噪声密度

450MHz的宽带基带输入可直接与发射DAC接口，无需昂贵的I/Q缓冲放大器

DC耦合输入允许用户调节失调电压

解调器工作：

+38dBm的典型IIP3

+59dBm的典型IIP2

+30dBm的IP1dB

9.5dB的典型变频损耗

9.6dB的典型噪声系数

0.025dB的典型I/Q增益不平衡

0.56°的典型I/Q相位不平衡

热门应用

电缆调制解调器终端系统(CMTS)

数字与扩频通信系统

固定宽带无线接入

微波链路

军用系统

PHS/PAS基站

预校正发送器与接收器

单载波与多载波cdmaOne™和cdma2000基站

单载波与多载波WCDMA/LTE/TD-LTE基站

单载波DCS 1800/PCS 1900 EDGE基站

视频点播(VOD)与DOCSIS®兼容的边沿QAM调制
