MAX2044 - SiGe、高线性度、2300MHz至4000MHz上变频/下变频混频器，带有LO缓冲器

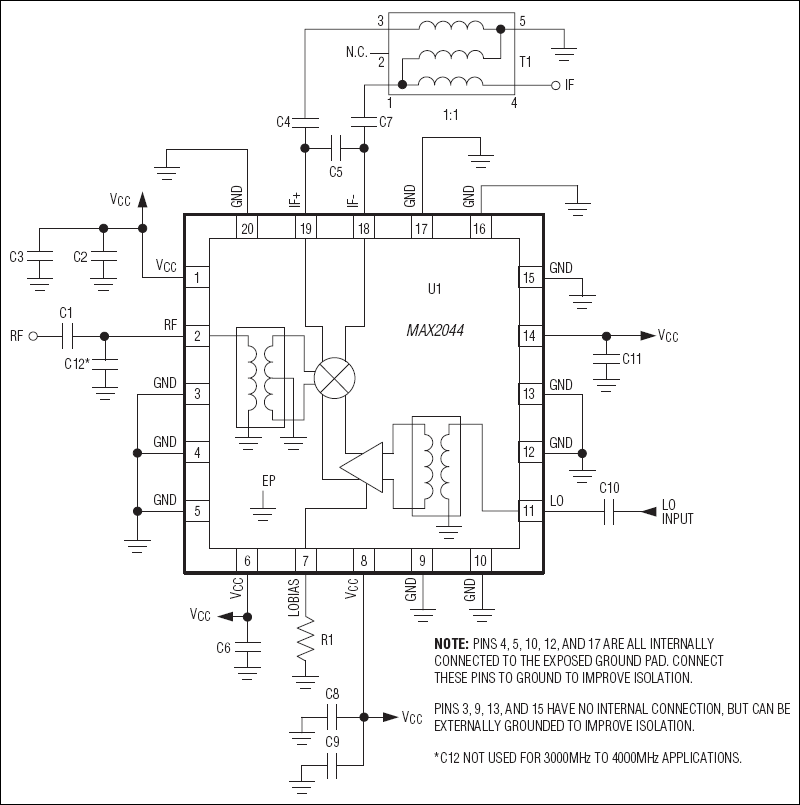

MAX2044是Maxim美信半导体公司的一款无线与RF产品，MAX2044是SiGe、高线性度、2300MHz至4000MHz上变频/下变频混频器，带有LO缓冲器，本站介绍了MAX2044的封装应用图解、特点和优点、功能等，并给出了与MAX2044相关的Maxim元器件型号供参考。

MAX2044 - SiGe、高线性度、2300MHz至4000MHz上变频/下变频混频器，带有LO缓冲器 - 无线与RF - 噪声最低、线性度最高的2.3GHz至4.0GHz SiGe混频器，用于LTE、WiMAX和MMDS基站，提供出色的IIP3、NF和2 x 2指标 - 美信半导体

产品概述

MAX2044单路、高线性度上/下变频混频器可为2300MHz至4000MHz的LTE、WiMAX™以及MMDS无线基础设施应用提供+32.5dBm输入IP3、8.5dB噪声系数和7.7dB转换损耗。MAX2044具有2600MHz至4300MHz较宽的LO频率范围，可用于所有2.5GHz和3.5GHz应用中的低端或高端LO注入结构。

除具有优异的线性度和噪声性能外，MAX2044还具有非常高的元件集成度。该器件包括一个双平衡无源混频器核、一个LO缓冲器以及支持单端RF和LO输入的片内非平衡变压器。MAX2044需要一个标称0dBm的LO驱动，电源电流在VCC = 5.0V时的典型值为138mA、在VCC = 3.3V时为121mA。

MAX2044与MAX2029/MAX2031 650MHz至1000MHz混频器以及MAX2039/MAX2041/MAX2042 1700MHz至3000MHz混频器引脚相似。这使得该系列上/下变频混频器非常适合多个频段采用相同PCB布局的应用。

MAX2044采用紧凑的20引脚、薄型QFN (5mm x 5mm)封装，带有裸焊盘。在-40°C至+85°C扩展级温度范围内，可保证电气性能。

关键特性

以下关键特性由Maxim美信半导体提供：

2300MHz至4000MHz RF频率范围

2600MHz至4300MHz LO频率范围

50MHz至500MHz IF频率范围

7.7dB转换损耗

8.5dB噪声系数

+32.5dBm (典型值)输入IP3

21dBm (典型值)输入1dB压缩点

PRF = -10dBm时，具有68dBc (典型值)的2RF - 2LO杂散抑制

集成LO缓冲器

内部RF和LO非平衡变压器支持单端输入

-3dBm至+3dBm的低LO驱动

引脚相似于MAX2029/MAX2031 650MHz至1000MHz系列混频器和MAX2039/MAX2041/MAX2042 1700MHz至3000MHz系列混频器

采用5.0V或3.3V单电源供电

外部电流设置电阻允许折中选择混频器的低功耗/低性能工作模式

热门应用

2.5GHz WiMAX和LTE基站

2.7GHz MMDS基站

3.5GHz WiMAX和LTE基站

固定宽带无线接入

军用系统

个人移动无线装置

无线本地环路
