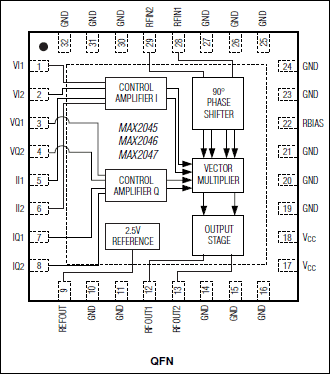

MAX2047 - 典型电路框图：
MAX2047典型电路框图
Maxim美信半导体芯片：
承诺原装正品
专营Maxim美信，真正优化您的供应链
Maxim产品 - MAX2047介绍

MAX2047 - 高增益矢量乘法器

MAX2047是Maxim美信半导体公司的一款无线与RF产品，MAX2047是高增益矢量乘法器，本站介绍了MAX2047的封装应用图解、特点和优点、功能等，并给出了与MAX2047相关的Maxim元器件型号供参考。

MAX2047 - 高增益矢量乘法器 - 无线与RF - 高度集成、固定群延时矢量乘法器，可降低成本、改善ACLR - 美信半导体

产品概述

MAX2045/MAX2046/MAX2047低成本全集成矢量乘法器用来改变RF信号的幅值与相位。各款器件分别为UMTS (MAX2045)、DCS/PCS (MAX2046)或蜂窝/GSM (MAX2047)频段而优化。这些器件都具有差分RF输入与输出。

MAX2045/MAX2046/MAX2047通过差分I/Q放大器提供矢量调节。I/Q放大器可以与电压和/或电流型数模转换器(DAC)接口。电压输入端针对与电压模式DAC接口而设计，而电流输入端针对与电流模式DAC接口而设计。对于使用单端电压型DAC的应用，还准备了内部2.5V参考电压。这些器件适用于CDMA、多载波CDMA、cdma2000®，以及WB-CDMA等应用。

MAX2045/MAX2046/MAX2047工作在4.75V至5.25V单电源下。所有器件都采用紧凑的5mm x 5mm，32引脚薄型QFN底盘裸露的封装。

MAX2045/MAX2046/MAX2047评估板有助于加速设计。请与工厂联系。

关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • 多种RF工作频段
  • 2040MHz至2240MHz (MAX2045)
  • 1740MHz至2060MHz (MAX2046)
  • 790MHz至1005MHz (MAX2047)
  • ±0.2dB增益平坦度
  • ±1°相位平坦度
  • 3dB控制带宽为260MHz
  • 15dBm输入IP3
  • 15dB增益控制范围
  • 连续的360°相位控制范围
  • 对连续相位有6.5dB最大增益
  • 为单端电压模式工作提供片上参考
  • 800mW功耗
  • 节省空间的5mm x 5mm薄型QFN封装
  • 5V单电源
    • 热门应用
  • 波束成型应用
  • 射频抑制环路
  • 射频幅度与相位调节
  • UMTS/PCS/DCS/蜂窝/GSM基站前馈与预校正功放
