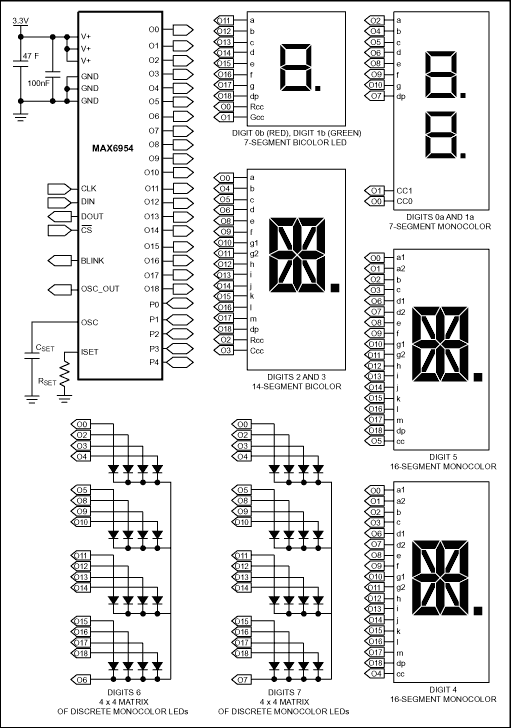

MAX6954是Maxim美信半导体公司的一款显示器和LED电源产品，MAX6954是4线接口、2.7V至5.5V LED显示驱动器，带有输入/输出扩展器及键扫描，本站介绍了MAX6954的封装应用图解、特点和优点、功能等，并给出了与MAX6954相关的Maxim元器件型号供参考。

MAX6954 - 4线接口、2.7V至5.5V LED显示驱动器，带有输入/输出扩展器及键扫描 - 显示器和LED电源 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX6954是紧凑型显示驱动器，通过SPI™或QSPI™兼容的4线串行接口将微处理器接口至7、14和16段LED显示器。串行接口支持多片MAX6954的级联。MAX6954可驱动多达16位7段、8位14段、8位16段、或128个分立的LED，且电源电压可低至2.7V。器件还包括5条I/O扩展线(或GPIO)，部分或全部可配置为按键开关输入，自动扫描和去抖多达32个矩阵开关。

器件内部包含全部14段和16段104个ASCII字符的字模、7段显示使用的16进制字模、多工扫描电路、阳极和阴极驱动器、以及用于存储各位显示的静态RAM。显示位的最大段电流可用单个外部电阻设定。各位的显示亮度可用内部的16级数字亮度控制电路独立调节。MAX6954还包含低功耗关断模式、限制扫描位寄存器(允许用户选择1至16位用于显示)、段闪烁控制(如果需要，可通过驱动器实现同步)、以及强制所有LED点亮的测试模式。LED驱动器具有限斜率输出，以降低EMI。

关于2线接口的型号，请参见MAX6955数据资料。提供MAX6955的评估板。

关键特性

以下关键特性由Maxim美信半导体提供：

高速、26MHz、SPI/QSPI/MICROWIRE™兼容的串行接口

工作电压2.7V至5.5V

可控制多达16位7段、8位14段、8位16段、128个分立的LED，或各种类型的组合

驱动共阴极单色和双色LED显示器

内置14段和16段104个ASCII字符的字模以及7段显示使用的16进制字模

各段独立的自动闪烁控制

10µA (典型值)低功耗关断模式(数据保持)

16级各位独立的数字亮度控制

上电期间显示消隐

限斜率段电流驱动器降低EMI

5个GPIO端口引脚可配置为按键开关输入，具有自动扫描和去抖多达32个按键开关，且支持多键同时按下

按键输入去抖后输出IRQ

36引脚SSOP和40引脚DIP封装和TQFN封装

工作于标准的汽车级温度范围

热门应用

音频/视频设备

条形图显示器

面板表

机顶盒

白色家电
