MAX3535E - +3V至+5V、提供2500VRMS隔离的RS-485/RS-422收发器，带有±15kV ESD保护

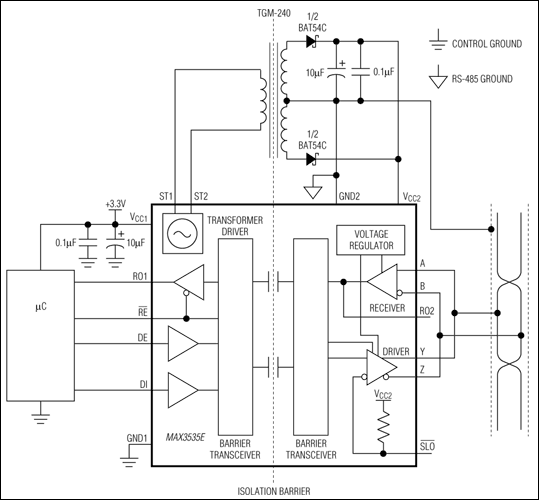

MAX3535E是Maxim美信半导体公司的一款传感器与传感器接口产品，MAX3535E是+3V至+5V、提供2500VRMS隔离的RS-485/RS-422收发器，带有±15kV ESD保护，本站介绍了MAX3535E的封装应用图解、特点和优点、功能等，并给出了与MAX3535E相关的Maxim元器件型号供参考。

MAX3535E - +3V至+5V、提供2500VRMS隔离的RS-485/RS-422收发器，带有±15kV ESD保护 - 传感器与传感器接口 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX3535E/MXL1535E是隔离型RS-485/RS-422全双工收发器，为RS-485/RS-422侧和处理器或控制逻辑侧提供2500VRMS的电隔离。当相互隔离的两侧共模电压(例如，地电势)差很大时，这些器件可以实现隔离两侧的快速、1000kbps通信。隔离通过集成的高压电容实现。MAX3535E/MXL1535E还具有420kHz变压器驱动器，可以利用一个外部变压器将电源转换到RS-485侧。

MAX3535E/MXL1535E包括一路差分驱动器、接收器、用来发送RS-485信号和产生隔离两侧(包括隔离电容)控制信号的内部电路。MAX3535E/MXL1535E RS-485接收器为1/8单位负载，在同一条总线上最多可以挂接256个器件。

MAX3535E/MXL1535E具有失效保护电路。驱动器输出和接收器输入端具有±15kV静电放电(ESD)保护，符合人体模型(HBM)规范。

MAX3535E/MXL1535E具有驱动器摆率选择功能，可以减小电磁干扰(EMI)并降低反射。驱动器输出具有短路和过压保护。其他功能包括：热插拔功能和隔离故障检测。

MAX3535E采用+3V至+5.5V单电源供电。MAX3535E次级电源范围的改善允许使用降压变压器提供+5V操作，大大降低了功耗。MXL1535E采用+4.5V至+5.5V单电源供电。MXL1535E是LTC1535功能/引脚兼容的改进版本。MAX3535E/MXL1535E有两种温度范围：0°C至+70°C商用级温度范围和-40°C至+85°C扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

用片上高压电容提供2500VRMS的RS-485总线隔离

1000kbps全双工RS-485/RS-422通信

+3V至+5.5V电源电压范围(MAX3535E)

+4.5V至+5.5V电源电压范围(MXL1535E)

1/8单位负载接收器，允许总线上挂接256个器件

提供HBM ±15kV ESD保护

摆率限制可由引脚选择，控制EMI

具有热插拔保护的驱动器使能输入

欠压锁存

隔离故障检测

短路保护

热关断

接收器输入具有开路与短路失效保护

热门应用

工业控制局域网

隔离型RS-485系统

具有较大共模电压的系统

电信系统
